iPhone 13 充電不良をDIY修理失敗→重度復旧した事例|大阪松屋町

2019年から大阪・松屋町でスマートフォン修理を続けていますが、月に3-4件は「自分で直そうとして悪化させてしまった」という相談を受けます。先日もそのうちの一台、iPhone 13が持ち込まれました。最初は「充電が遅い」程度の症状だったのが、最終的にロジックボードのショートに発展していたケースです。客観的な事実として、現場で何が起きたかを記録に残しておきます。

テスター測定からピンセット『リセット』までの経緯

お客様の話を要約すると、こうでした。最初は純正ケーブルでも充電が安定しないため、動画サイトで紹介されていた手順を参考に、Lightningコネクタの両端をテスターで電圧チェック。「電圧が出ていないからリセットすればいい」という解説を信じて、金属製のピンセットで端子を直接触れさせ、わずかにショートさせたとのこと。

その瞬間、画面が一度フラッシュして真っ暗になり、以降電源が一切入らなくなったそうです。当店に持ち込まれた段階で、本体は完全に無反応。Lightningコネクタ周辺はうっすらと焦げたような匂いが残っていました。

警告: 通電状態のスマートフォンの端子を金属で短絡させる行為は、ロジックボード上のIC・PMIC(電源管理チップ)に過電流を流し込み、不可逆的な損傷を引き起こすおそれがあります。動画サイトの一部解説には危険な手順が含まれている場合があり、当店実績では同様の被害が月1-2件発生しています。

同じ症状の他事例も合わせてご確認いただくと、DIYに踏み出す前の判断材料になるかと思います。

持ち込み時の被害状況 — 単なる充電不良ではなくなっていた

初期診断で確認できた被害は、以下のようなものでした。

• 電源完全不通(リンゴマーク表示なし)
• 充電器接続時の発熱(数秒で 40 度近くまで上昇)
• Lightningコネクタ内部の端子に微細な焦げ跡
• 本体背面、コネクタ直上付近の温度異常

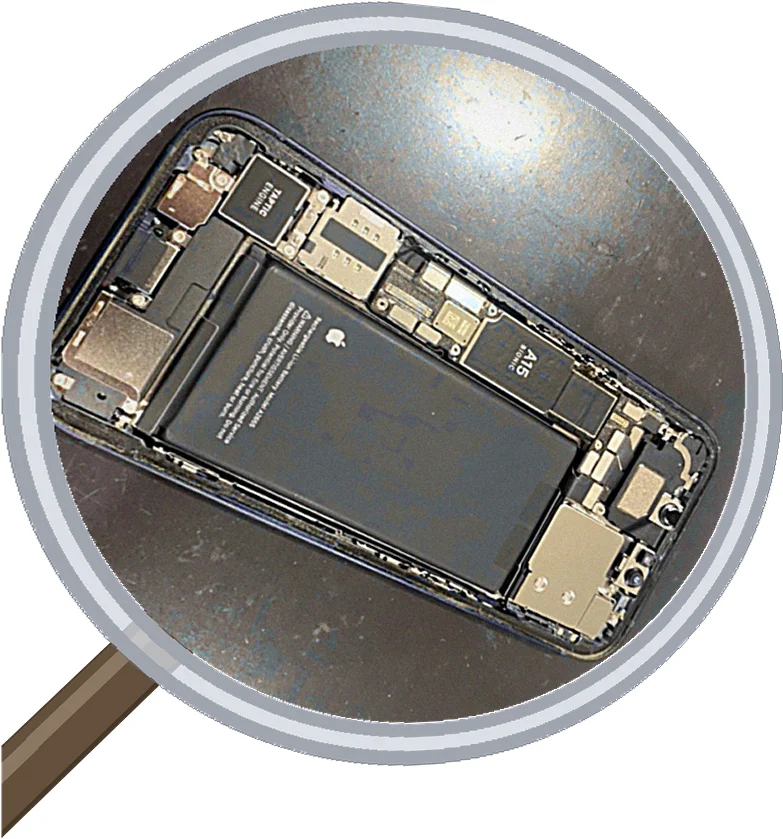

分解して基板を顕微鏡下で観察したところ、Tristar(充電制御IC)の周辺に黒い炭化痕が見られ、近接する受動部品(セラミックコンデンサ)も一部焼損していました。当初の症状が「充電不良」だけだったのに対し、DIYを経た後は「ロジックボード上の複数素子が損傷した重度故障」に変わってしまっていた、というのが正直な所感でした。

料金は機種・症状によって異なりますが、軽度のコネクタ清掃や交換だけで済むはずだった一台が、基板レベルの作業に進んでしまった分、お預かり期間も難易度も大きく変わってしまいます。お見積もりは分解前であれば無料で、提示後のキャンセルもできますので、悪化させる前に一度ご相談いただくのが良かったケースでした(修理料金の目安)。

当店での復旧手順 — Tristar周辺の再構築

復旧作業は、手順をかなり丁寧に踏みました。まず焼損部位を特定するため、絶縁状態でのテストポイント測定を実施。短絡している経路を切り分けたうえで、損傷した受動部品を一つずつ取り外していきます。

続いて、Tristar IC自体の交換。BGAリワークステーションでチップを下ろし、パッドの状態を確認したところ、幸いにして基板側の銅箔は生きていました。ここが剥離していた場合、復旧の難易度はさらに上がっていたところです。新しいICを実装し、周辺のコンデンサも同等品で再構築。Lightningコネクタは新品に交換しました。

動作確認では、まず外部電源装置で電流挙動を観察し、異常な突入電流がないことを確認してからバッテリーを再接続。リンゴマークが表示されたときは、お客様も少しほっとした表情を見せておられました。最終的にiOS上での充電速度・温度・電池残量表示まで一通りチェックして、お引渡しとなりました。お預かり期間は、部品手配を含めて数日いただく形となります(在庫状況により前後します)。

ちなみにiPad側のガラス割れの場合は手順がまた違ってきます — 参考までに iPad画面割れ修理の流れ もご確認いただけます。

今後への教訓 — 自己判断の前に確認したいこと

このケースから学べることは、いくつかありました。

一つ目。「電圧が出ていない=リセットで直る」という思い込みは危険です。Lightningコネクタに電圧が来ていない理由は、コネクタ本体の汚れ・断線・基板側ICの保護動作・バッテリーの劣化など複数あり、原因切り分けをせずに端子をショートさせるのは、消化器の使い方を確認せずに火災現場に飛び込むようなものでした。

二つ目。金属ピンセットでの端子接触はリスクが高いのようです。経験上、絶縁手袋・ESDマット・帯電防止リストバンドなどの基本装備が揃っていない環境では、静電気だけでも数千ボルトの放電が起こり、ICが瞬時に死ぬことがあります。プロの現場でもこれらは標準装備となります。

三つ目、これが一番伝えたいところですが、「直す前と直した後でどちらが安いか」という視点。今回の事例では、最初の段階でご相談いただければ Lightningコネクタ周辺のクリーニングや軽度の交換で済んでいた可能性が高く、基板修理という重い工程まで進める必要はありませんでした。当店ではほとんどの修理でデータを保持したまま対応可能ですが、基板修理・水没等の重度故障については事前のバックアップを推奨しています。
