iPhone 7 Plus のドックコネクタ（Lightning 端子部品）は、単なる充電端子ではありません。一見「充電だけの部品」と思われがちですが、実際には端末の音声入出力と通信に深く関わるマルチ機能パーツになっています。本記事では、iPhone 7 Plus のドックコネクタが担う機能と、交換でどんな症状が改善するのかを技術視点でまとめます。
iPhone 7 Plus のドックコネクタが担う機能
1 枚のフレキ基板に、以下の機能が集約されています。
- Lightning 端子：充電とデータ通信
- 通話マイク：相手に声を届けるマイク
- 外部スピーカー：着信音・音楽再生用のスピーカー駆動
- バイブモーター：振動アラート
- アンテナ：一部の無線通信アンテナの中継経路
つまり、ドックコネクタが故障すると充電不能だけでなく、通話・音声・振動まで影響が出る可能性があります。逆に、これらの症状が同時に発生している場合はドックコネクタの劣化を疑うべき、ということ。
交換で改善する典型的な症状
当店に持ち込まれるドックコネクタ起因の症状はおおよそ次の通り。
- 充電ケーブルがグラついて押さえないと充電できない
- 差し込んでも全く充電反応がない
- 外部スピーカーから音が出ない（着信音・通知音が鳴らない）
- 通話中に相手から「声が小さい」「聞こえない」と言われる
- バイブが鳴らない
- iPhone を PC に繋いでも認識しない
これらが「複数同時に」起きている場合、ドックコネクタ 1 枚の交換で全症状が一括復旧することがあります。
iPhone 7 Plus でのドックコネクタ交換工程

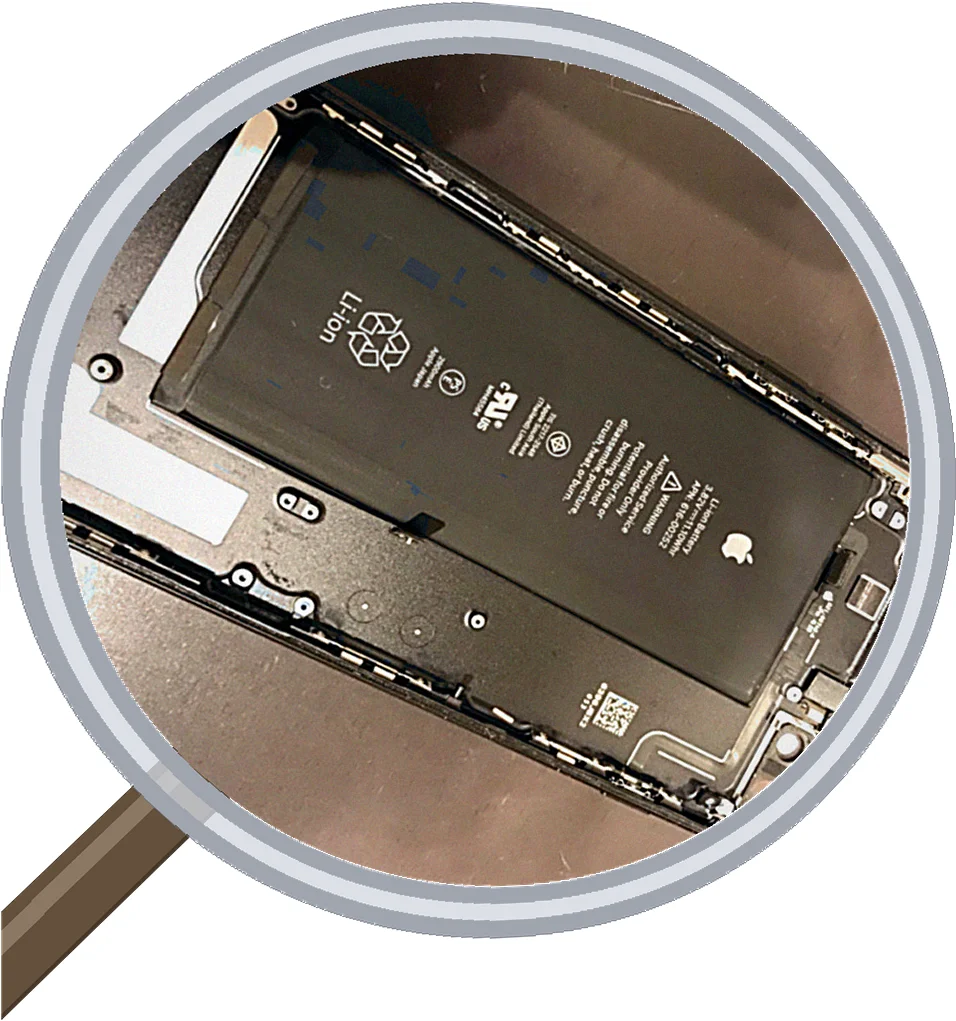

iPhone 7 Plus の場合、ドックコネクタは基板の下に配置されています。そのため、画面取り外し → バッテリー切り離し → 基板取り外し → ドックコネクタ取り出し、という全分解工程が必要。
iPhone 6s Plus 以前は画面側からドックコネクタにアクセスできましたが、iPhone 7 / 7 Plus 以降は本体奥側に配置が変更されたため、より丁寧な分解工程が要求されます。本体内部のフレームに残るパーツがほぼスリープボタン程度——というレベルの全分解です。
ドックコネクタが劣化する経年要因
- 抜き差しの摩耗——一日数回の充電を数年続ければ、Lightning 端子の金属面は確実に磨耗します
- ホコリの蓄積——ポケット由来のホコリが端子内部に圧縮され、接点を押し広げる
- 湿気・汗の侵入——金属酸化が進行し、通電抵抗が上がる
- 充電器の重みでの引っ張り——ケーブルテンションでフレキ基板にストレス
iPhone 7 Plus は 2016 年発売モデルなので、現在お使いのものは経年劣化が進んでいてもおかしくありません。/sumaho/show-1421.html
所要時間と保証
修理後の確認項目
ドックコネクタ交換後、当店では以下を必ず確認してからお返しします。
- 純正ケーブルでの充電開始・電流値の正常性
- マナーモードでのバイブ振動
- 外部スピーカーからの音楽再生
- 通話マイクテスト（声を録音して再生確認）
- PC への接続認識
/sumaho/show-1523.html と合わせて、長く使った iPhone 7 Plus のバッテリー診断も同時に行えます。
松屋町スマエキへのご来店
よくあるご質問
充電は問題ないけど、通話マイクが効きません。ドックコネクタ交換で直りますか？
iPhone 7 Plus のドックコネクタには通話マイクが含まれているため、交換で改善する可能性が高いです。実機を見せていただければ判定できます。
iPhone 7 Plus のドックコネクタ交換にはどれくらい時間がかかりますか？
全分解が必要なため、60〜90 分が目安です。当日対応可能ですが、確実に短時間で済ませたい方は事前のお電話をお勧めします。
充電・スピーカー・マイクの全部が同時に改善することはありますか？
あります。複数機能がドックコネクタ 1 枚に集約されているため、起因が共通なら一度の交換で全症状が一括復旧します。
データは消えますか？
消えません。ドックコネクタ交換は基板の取り外しを含みますが、ストレージのデータには影響しません。
保証はありますか？
修理後 3 ヶ月の動作保証付きです。期間内に交換パーツ起因の不具合が再発した場合、無償で再修理いたします（落下・水濡れによる二次故障を除く）。
