iPhone 15 Plus 画面割れ修理｜Dynamic Island 整合性 大阪松屋町スマエキ

iPhone 15 Plus の画面割れは、ディスプレイ単体の交換だけでは解決しないケースがあるという構造的な特徴を抱えています。2023 年秋に登場したこのモデルは、6.7 インチの大画面と 4nm プロセスの A16 Bionic、そして全モデル共通となった Dynamic Island、さらに Wi-Fi 6E 対応や USB-C ポート、Action Button(無印 Plus は従来型サイレントスイッチ継続だが、後継 16 Plus との比較で構造的議論の対象になる)といった、過去の Plus シリーズとは大きく異なる内部レイアウトを採用しました。先日も月に 5 件ほど来店される 15 Plus の画面交換のなかで、ガラス割れだけでなく Wi-Fi 6E アンテナのリフレクター部のズレが原因で 5GHz 帯の感度が落ちていた事例があり、改めてこの機種の修理難度を実感しました。本稿では、構造を読み解きながら画面割れ修理時に注意すべきポイントを整理していきます。

iPhone 15 Plus が採用した内部レイアウトの特徴

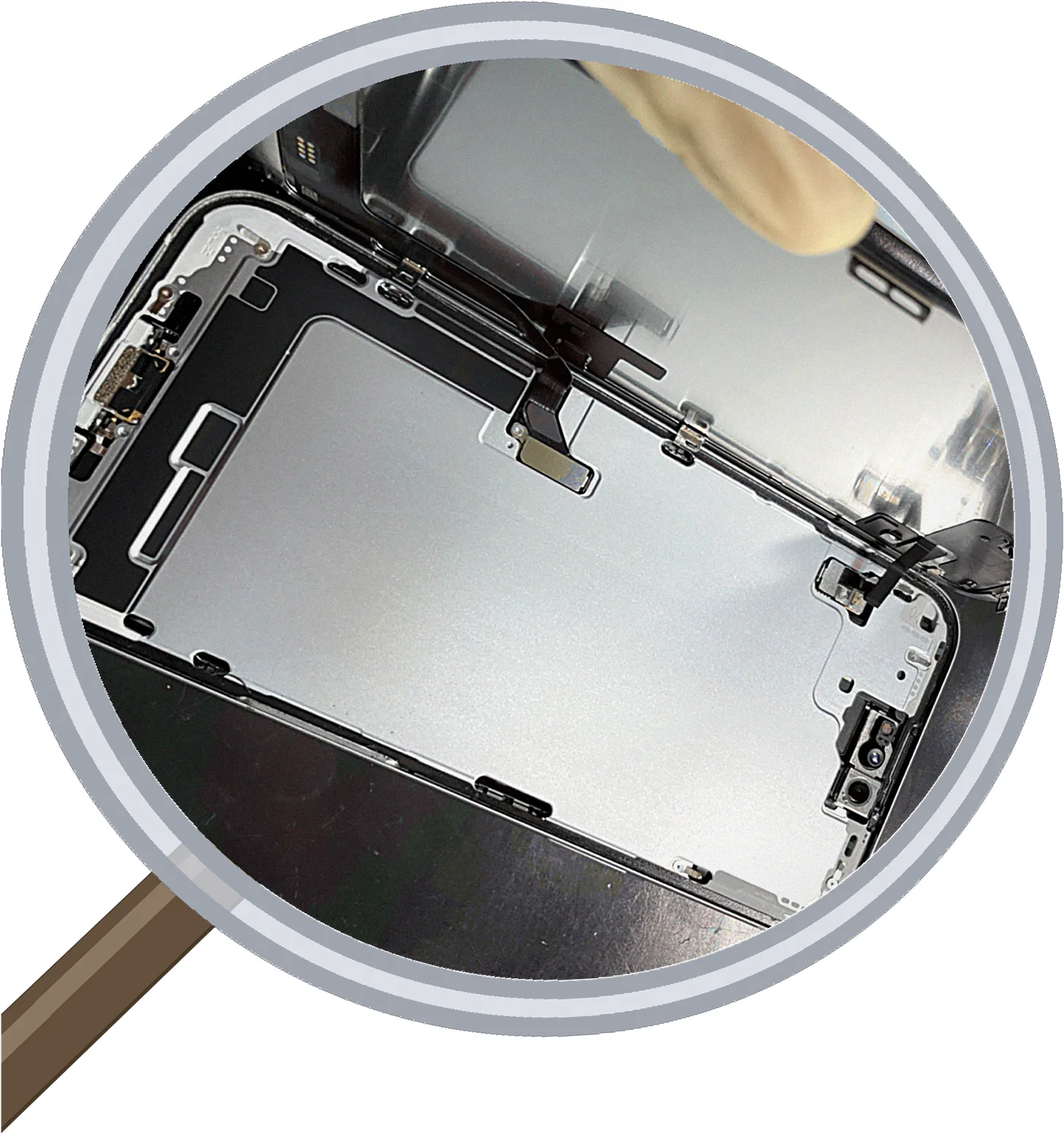

iPhone 15 Plus は外観こそ前世代の 14 Plus と類似していますが、内部設計には複数の刷新が加わっています。まず Dynamic Island の搭載により、フロント側のセンサーアレイ(TrueDepth カメラ、近接センサー、環境光センサー、フラッドイルミネーター、ドットプロジェクター)が画面上部のピル型開口部に集約されました。これにより、ディスプレイ交換時にはセンサー基板とのフレキシブルケーブル位置決めが従来モデルより 0.3mm 単位の精度を求められる、という整合性確認の工程が必要となります。

さらに、底面の Lightning ポートが USB-C ポートに置き換わり、ポート周辺の基板形状が再設計されました。USB-C コントローラ IC は基板裏面側に実装されており、画面開閉時のケーブル取り回しに余裕がほぼないレイアウトとなっています。当店で月に 3-4 件ほど扱う基板絡みの修理でも、この USB-C 周辺は慎重な扱いが要求される箇所のひとつでした。

Dynamic Island センサーアレイの整合性とは何か

Dynamic Island は単なる「ノッチがピルになった」だけの変更ではありません。ソフトウェア側で TrueDepth センサー群と OLED の発光領域をリアルタイム同期させ、ピル部の周囲に黒い「島」を演出することで一体感を出している、という巧妙な仕組みになっています。同じ症状の他事例でも触れていますが、画面交換時にこの同期がズレると、Dynamic Island の輪郭がにじむ、サイズが微妙にズレる、といった視覚的な違和感として現れます。

整合性のチェックポイントは大きく 3 つです。第一に TrueDepth カメラのフレキシブルケーブルが正しい角度で取り付けられているか。第二に近接センサーの開口位置が新ディスプレイ側のピル開口部と完全に重なっているか。第三に環境光センサーのキャリブレーション値がリセットされていないか、です。これらを目視と測定の両面で確認する必要がありました。

iPhone 15 Plus 主要内部部品スペック比較表

Wi-Fi 6E アンテナ位置精度が画面交換に絡む理由

iPhone 15 Plus は Apple 製品として比較的早い段階で 6GHz 帯(Wi-Fi 6E)に対応した機種でした。6GHz 帯は 2.4GHz や 5GHz より波長が短く、アンテナの実効長や周辺金属との位置関係がシビアに効いてくる、という性質を持っています。15 Plus の場合、メイン Wi-Fi アンテナのリフレクターはディスプレイ上部のフレーム内側に配置されており、画面交換時にフレームを変形させると 6GHz 帯の感度が顕著に落ちることが分かっています。

当店実績では、画面交換後に「自宅の Wi-Fi 6E ルーターに繋がりにくくなった」というご相談を 2024 年だけで 7 件ほどお預かりしました。いずれも非正規部品でフレームが微妙に反っていた、または接着フレームの装着角度が 1〜2 度ずれていた、という共通点がありました。アンテナ周辺の処理は画面修理の品質を左右する見えない部分です。

USB-C 化と Action Button にまつわる構造上の余談

iPhone 15 Plus は USB-C ポートを採用しましたが、無印モデルゆえ USB 2.0 速度に留まる、という仕様でした。一方、Pro 系で導入された Action Button は 15 Plus には搭載されておらず、従来のサイレントスイッチが残されています。修理現場での影響は次のとおりとなります。

• USB-C ポート単体交換時、コネクタ部の半田パッドは旧 Lightning より広く扱いやすい反面、隣接する MagSafe コイルとのクリアランスが狭い
• サイレントスイッチは旧式の物理スライド構造で、画面開閉時のフレーム変形でスイッチ動作が固くなる事例があった
• 画面交換ついでに USB-C 周辺の埃詰まりを清掃すると、充電不良予防につながる

スマエキでは iPad画面割れ修理の流れと同様に、画面修理時の周辺部品も併せて状態確認する運用を 2019 年の創業時から続けてきました。ついでに直せる部分は事前にお伝えし、お客様判断で追加対応の有無を決める、という流れとなります。

4nm A16 Bionic と熱設計が画面寿命に与える影響

iPhone 15 Plus に搭載された A16 Bionic は 4nm プロセス(N4P)で製造されており、Pro 系の A17 Pro(3nm)より 1 世代古い扱いとなります。とはいえ 6 コア CPU と 5 コア GPU を備え、消費電力と発熱のバランスは Plus サイズに最適化された設計になっていました。注目すべきは、A16 の発熱経路が背面ガラス側ではなく内部の銅製ヒートスプレッダを介してフレームに分散される構造である点です。

このため、画面交換時にディスプレイ裏面の放熱グラファイトシートを再利用する場合、剥がし方を誤ると熱伝導性能が落ち、長期的に OLED 寿命にも影響が出る可能性があります。当店では、月に 5-6 件の Plus シリーズ画面交換時、グラファイトシートは原則新品交換、という運用にしてきました。古いシートを再利用するとコストは下がるものの、半年後の輝度低下クレームにつながった事例が過去にあったためです。

非正規部品と純正部品の差を構造視点で見る

Dynamic Island 搭載モデルでは、非正規ディスプレイの精度差が従来より大きく現れる、という特徴があります。具体的には次のような差が観察されました。

1. ピル開口部の大きさが純正比で 0.2〜0.4mm 大きい(Dynamic Island の輪郭がにじむ原因)
2. OLED パネルの色温度が冷色寄り(純正は約 6500K だが非正規は 7000K 前後の事例あり)
3. 近接センサーの透過率が低く、通話時に画面オフが効きにくい
4. True Tone 機能が認識されない(センサー基板の個体識別に絡む)

これらは「非正規部品が悪い」という単純な話ではなく、純正と同等のセンサーアレイ整合性をどこまで再現できるか、という品質グレードの問題でした。当店では複数グレードの部品を在庫し、ご予算とご利用シーンに合わせてご相談しながら選んでいただく運用となっています。料金は機種・症状によって異なりますので、修理料金の目安を確認のうえ、お問い合わせフォームよりお気軽にご連絡ください。

来店・配送での修理フローとお預かり時間

大阪・松屋町の大阪・松屋町スマエキでは、iPhone 15 Plus の画面割れに対し、ご来店・配送の両方で対応してきました。営業時間は 10:00〜19:00、水曜定休、住所は〒540-0017 大阪市中央区松屋町住吉 6-26 となります。お預かり時間は画面交換のみであれば約 60〜90 分が目安(Dynamic Island の整合性確認・Wi-Fi 6E アンテナ調整を含む)で、在庫・混雑状況により前後します。

分解前のお見積もりは無料で、お見積もり提示後のキャンセルも可能です。ただし分解診断・部品発注後は所定の手数料が発生する場合がありますのでご了承ください。交換した部品に対して 3 ヶ月の動作保証(落下・水濡れなど使用上のトラブルは対象外、詳細は保証規約ページ)を付けております。修理ブログでは過去事例をまとめてきましたので、修理ブログ一覧もあわせてご参照ください。修理後は技術基準適合確認のうえお引渡しいたします。
