iPhone 11 Pro 充電不能をDIYで悪化｜大阪・松屋町スマエキ復旧事例

当店では月に 3〜4 件、ご自身で対処した結果として症状が悪化した端末のご相談をいただきます。先日お預かりした iPhone 11 Pro もそのうちの一台で、最初は「Lightning ケーブルを挿しても充電マークが出ない」というご来店でした。お話を伺うと、端子の奥にホコリが詰まっていると感じ、市販のガス缶エアダスターを充電口に直接噴射されたとのこと。良かれと思っての対処が、結果的に基板修理まで踏み込む内容に発展しました。同じような迷いをお持ちの方の参考になればと思い、診断から復旧までの流れを残しておきます。

ホコリを飛ばすつもりが症状を加速させたケース

持ち込まれた当初、お客様は「ケーブルが奥まで挿さらない感触があった」と話されていました。3 年ほど使った iPhone 11 Pro で、ポケットに入れて持ち歩く習慣があり、Lightning コネクタの奥に綿ボコリが堆積していたようです。市販のエアダスターは、缶を逆さにしたり連続噴射したりすると、内部の液化ガスがそのまま噴き出します。お客様は缶を立てた状態で短く吹きかけたつもりだったそうですが、繰り返すうちに液体成分が端子内に入り込んだ可能性があるとのお話でした。

その後、ケーブルを挿しても無反応の時間が増え、稀に「このアクセサリは使用できない可能性があります」という警告が表示されるようになり、最終的には完全に無反応となってご来店された流れです。経験上、ホコリ起因の接触不良であれば、エアダスター直噴は逆効果になりやすいというのが当店の所感でした。

注意したいポイント: ガス缶エアダスターは噴射時に冷却液が霧状で飛び出すことがあり、Lightning コネクタや内部基板に向けて至近距離で噴射するとショートや腐食の引き金になる場合があります。電子機器向けの取扱注意書きをよく確認することをおすすめします。

分解して見えた被害状況

分解診断のため、ペンタローブネジを外し、画面ユニットを慎重に開けたところ、Lightning コネクタを格納するドックフレックスケーブルにくっきりとした焦げ跡が確認できました。さらにルーペで端子内部を確認すると、本来 8 本きれいに並んでいるはずの信号ピンのうち、2 本が中央寄りに押し曲げられている状態でした。エアダスター缶の高圧ガスを至近距離で受けたことに加え、もしかすると爪楊枝や金属ピンで奥のホコリをかき出された可能性もあるかもしれません(お客様には覚えがないとのこと)。

続いて基板を取り出し、顕微鏡下で電源管理周辺をチェックしました。iPhone 11 Pro で充電 IC として働く Tristar の周辺に変色があり、テスターを当てると VBUS ラインに想定外の挙動が出ました。経験上、ピン曲がりによる短絡が一度でも起きていると、Tristar 側に過電流が流れ、最悪の場合 IC が焼損します。今回はまさにこのパターンで、コネクタ単体交換だけでは復旧できない状態でした。

被害をまとめると、(1) Lightning ドックフレックスのコネクタ部品破損、(2) 信号ピン 2 本の機械的曲がり、(3) Tristar IC の焼損、の 3 段重ねでした。ホコリ除去のつもりが基板修理レベルまで進むのは、当店としてもなかなか見ない組み合わせです。

当店での復旧プロセス

復旧は段階的に進めました。まず Lightning ドックフレックスケーブルを新品に交換し、機械的な接触不良の要因を取り除きます。次に基板を専用ステージに固定し、低温ヒートガンとフラックスを使って Tristar IC をリワーク。周囲の小さなコンデンサが熱で吹き飛ばないよう、隣接部品をカプトンテープで保護したうえで作業しました。基板修理は端子交換と違って、温度・時間・フラックスの量がそれぞれ揃って初めて成功する作業で、当店では 2019 年から松屋町のラボでこの手の電源 IC リワークを継続的に扱っています。

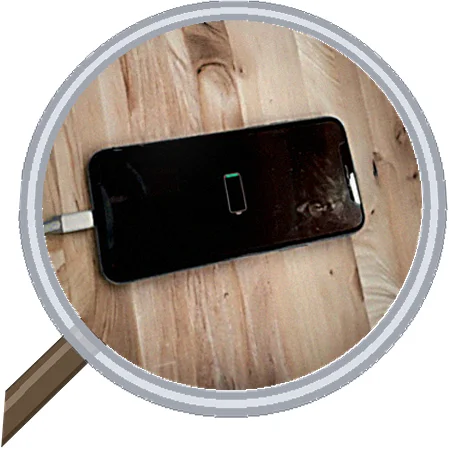

IC 載せ替え後に再組み立てし、充電テストを実施したところ、5W・18W 双方の純正アダプタで安定して充電マークが点灯。iOS 上のバッテリーヘルス表示も正常に戻り、データはそのままお返しできる状態となりました。お預かり時間は基板リワークが入る関係で約 3 営業日ほど頂戴しました(機種・症状・部品在庫によって前後します)。

同じような充電トラブルでも、原因がコネクタの汚れだけで済むケースと、今回のように基板側まで波及するケースがあります。判断が難しい段階で持ち込んでいただくほど、選べる修理ルートが増えるのが実情でした。詳しい流れは iPad画面割れ修理の流れ のページや 修理ブログ一覧 にも事例を蓄積しています。

同じ後悔をしないために

今回のお客様は引き渡し時に「奥にあるホコリは見えていたから、つい吹きかけてしまった」と話されていました。ホコリ詰まり自体は実によくある症状で、当店でも月に何件か必ず触る内容です。ただ、ご自身での対処と工房での対処では、使う道具と前提知識が大きく違います。電子機器向けの低圧ブロアー、木製の柔らかいピック、絶縁ピンセット — このあたりが揃った状態で、はじめて Lightning コネクタの掃除は試みる価値が出てきます。

もしご自宅で「ホコリが見えるけれどどうしよう」と迷ったら、無理に道具を突っ込むより、写真を撮ってご相談いただくほうが結果的に早いケースが多いです。同じ症状の他事例 もありますので、一度お読みいただいてから判断していただいて構いません。料金は機種・症状によって異なるため、お問い合わせフォームよりお気軽にご連絡いただければ、状況に合わせた目安をお伝えします。修理料金の目安 ページでも一般的なレンジは案内しています。

当店は 大阪・松屋町スマエキ として 10:00〜19:00(水曜定休)で営業しており、来店修理に加えて配送修理(郵送依頼)にも対応しています。分解前のお見積もりは無料で、お見積もり提示後のキャンセルも可能です(分解診断・部品発注後は所定の手数料が発生する場合があります)。交換した部品については 3 ヶ月の動作保証をお付けしています(落下・水濡れなど使用上のトラブルは対象外、詳細は保証規約ページ)。修理後は技術基準適合確認のうえお引渡しいたします。

充電できない状態は不安が募りますが、症状が軽いうちにご相談いただけば、選択肢は多めに残せます。今日のような失敗事例が、ご自身の対処方針を見直すきっかけになれば幸いでした。
