iPhone 12 Pro バッテリー膨張を真空袋で減圧した失敗例｜大阪・松屋町スマエキ

2019年から大阪・松屋町でスマートフォン・タブレットの修理を専門に対応している当店ですが、バッテリー膨張に関する自己修理失敗のご相談は月に3-4件のペースで届きます。中でも先日のiPhone 12 Proのご依頼は、これまで聞いたことのない発想での挑戦でした。お客様が思いついたのは、衣類や布団を保管するときに使う家庭用の真空圧縮袋に端末ごと入れて、掃除機で空気を抜けば膨張したバッテリーが縮んで元通りになるのでは、というアイデアです。結論から言うと、減圧の力は想像以上に強く、内部の部品が押し潰されて変形し、バッテリーから電解液が漏れて画面の積層に滲み込んでしまいました。

真空圧縮袋と掃除機を使った減圧の経緯

お話を伺うと、お客様のiPhone 12 Proは購入から約2年半が経過しており、ここ数ヶ月で背面パネルがわずかに浮き、ホームボタン側ではなくカメラ周辺が盛り上がるように膨らんでいたそうです。インターネットで調べたところ「バッテリー膨張は内部のガスが原因」という記述を目にして、それなら外側から圧力を下げてガスを抜けば膨張も収まるはずだと考えられたとのこと。

実際の作業手順は次のようなものでした。まずクリーニング袋に入っていた端末を取り出し、ジッパー式の家庭用真空圧縮袋(衣類用、80×100cmサイズ)に入れる。袋の弁にハンディタイプの掃除機ノズルを当て、片手で袋を押さえながら2分ほど吸引。袋が端末にぴったりと張り付き、本体の輪郭が浮き出てきた段階で「効いている手応え」を感じ、さらに1分ほど吸引を続けたとのことでした。

掃除機を外して袋を開いた瞬間、画面側のガラスがわずかに歪んでいることに気づき、起動を試みると今度は画面の左下から虹色のシミが広がっていくのが見えたそうです。慌てて電源を切り、翌朝に当店までお持ちいただいた、というのが経緯となります。

注意：家庭用の真空圧縮袋と掃除機の組み合わせでは、袋内が大気圧から数百ヘクトパスカル単位で減圧されることがあります。電子機器は気密構造ではないため、内部の空気が抜けると外側のフレームと内部部品の間に圧力差が生まれ、フレキ基板・コネクタ・バッテリーセル外装などが想定外の方向に変形する原因となります。膨張したリチウムイオン電池に外圧を加える行為は発火・破裂のリスクも伴います。

持ち込み時の被害状況 — 内部変形と電解液の滲み

診断台で開封確認したところ、ぱっと見では分かりにくいものの、複数箇所に減圧の痕跡が残っていました。同じ症状の他事例と比較しても、ここまで広範囲に影響が及んだケースは珍しい部類に入ります。

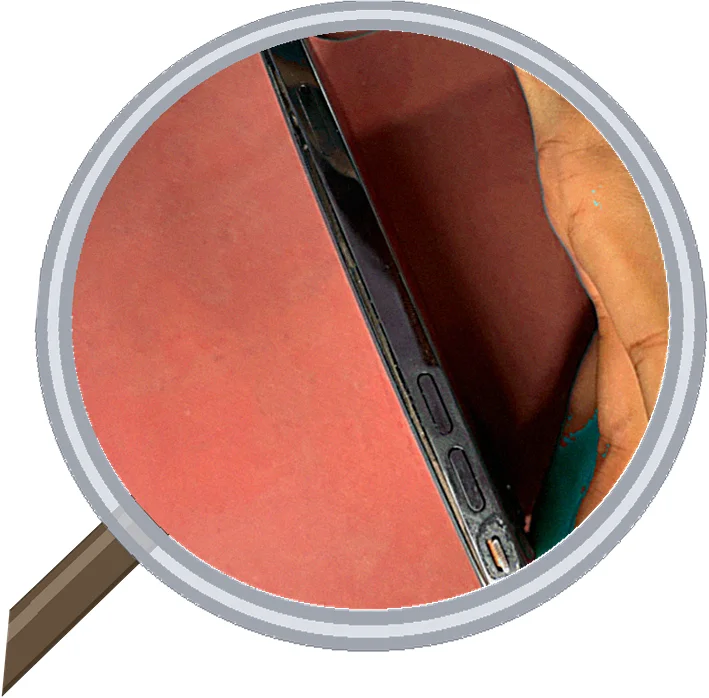

• 背面ガラスの中央付近がわずかに陥没し、カメラレンズリング周辺と段差が生じている
• バッテリーセル本体は当初の膨張形状のまま固定化されており、外装フィルムの一部に皺が走っている
• 充電コネクタ(Lightningポート)を支えるブラケットが微妙に内側へ歪んでいる
• 画面と本体の隙間から、無色透明の油状の液体が薄く滲み出した跡が確認できる(電解液の滲出と推定)
• 起動すると画面左下から右上方向へ、虹色のシミが帯状に広がる

電源を入れたまま放置すると発火リスクが高まる状態でしたので、まずは安全のためバッテリーをロジックボードから即座に切り離し、絶縁テープで端子を保護してから本格的な診断に移りました。分解前のお見積もりは無料でご案内しております。お見積もり提示後のキャンセルも可能(分解診断・部品発注後は所定の手数料が発生する場合があります)。

復旧までの修理工程 — 多層交換と基板再清掃

今回のような複合的な被害では、単一部品の交換だけでは終わりません。手順は以下の通りでした。

1. 膨張したバッテリーを慎重に取り外し、専用の難燃性容器に隔離保管(自治体の不燃物回収ルートへ後日処分)
2. 画面アセンブリを取り外し、内部に滲み出た電解液をイソプロピルアルコールと精密綿棒で除去
3. 歪んだLightningコネクタブラケットを新品に交換、Taptic Engineの取り付け基準位置を再調整
4. ロジックボード上のバッテリーコネクタ周辺を顕微鏡下で点検 — 軽度の腐食はあったが基板そのものは生存と判断
5. 新しいバッテリーアセンブリと新品の画面アセンブリを取り付け、フロントカメラと近接センサーを丁寧に移植
6. 背面ガラスの陥没については、構造的にはバッテリー側の隙間が原因のため、新バッテリー装着で歪みは解消(背面ガラス交換は別途見積もりとして提示し、今回はお客様判断で見送り)
7. 本締めと防水パッキン交換、最終動作試験(タッチ・FaceID・3眼カメラ・スピーカー・近接・充電)

iPhone 12 Proの画面交換とバッテリー交換を同時に行う場合、お預かり時間は当店の経験上で90-120分目安(在庫・混雑により前後)です。今回は内部清掃工程が追加されたため、最終的に半日程度のお預かりとなりました。iPad画面割れ修理の流れと基本工程は共通点が多く、初めてご利用の方はそちらも併せて参考にしていただけます。多くのケースでデータを保持したまま対応可能(基板修理・水没等の重度故障は事前バックアップ推奨)で、今回もデータはそのまま引き継げました。来店だけでなく配送修理(郵送依頼)も承っているため、遠方の方からのご相談にも対応しております。

今後への教訓

今回の一件から、リチウムイオン電池の膨張に対して外圧や減圧で対処することの危険性が改めて確認できました。膨張は内部の電解液が分解してガス化する不可逆的な現象で、外から圧力を変えても元の状態に戻ることはなく、むしろ外装の薄いセル本体に応力をかけてしまうと発火や破裂のトリガーになります。

ご自身でバッテリー膨張に対処したいと思われた段階で、次の3点だけは押さえておきたいところです。

• 外圧・減圧・加熱・冷却で膨張は元に戻らない — 化学反応の結果なので、物理的な圧力変化では収まらず、セルにストレスを与える方向にしか作用しない
• 認証された交換用バッテリーの個人入手は難易度が高い — 純正同等品は流通ルートが限られ、ネット販売の汎用品はBMS(電池管理回路)の互換性が不安定で、装着後に充電制御エラーが起きるケースが少なくない
• 膨張したセルは時間との戦い — 異常を感じてから日数が経つほど発火リスクは上がるため、判断に迷われた段階で修理料金の目安を確認のうえ、早めに当店のような修理拠点へお持ち込みいただくのが結果的に被害を抑えやすい流れとなります

当店は大阪・松屋町スマエキとして来店・配送どちらにも対応しております。修理後は技術基準適合確認のうえお引渡しいたします。同種の事例や復旧記録は修理ブログ一覧に随時追加していますので、ご参考にどうぞ。
