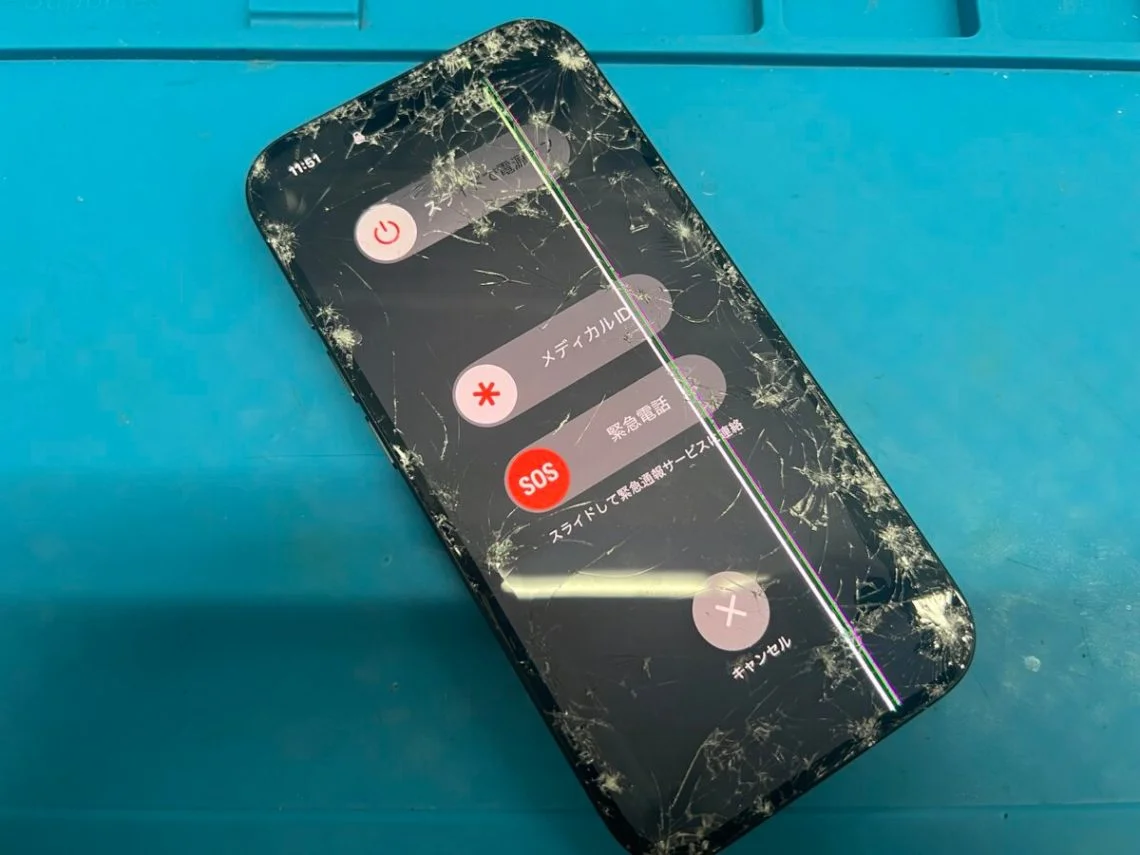

iPhone 13 Pro Maxの画面割れは、外見こそ「ガラスにヒビが入った」というシンプルな症状に見えますが、内部では複数の精密なレイヤーが重なって動作しているため、修理にあたっては機種固有の構造理解が欠かせません。当店では月に3〜4件ペースでこの機種のディスプレイ交換が入っており、特にLTPO駆動と大阪・松屋町スマエキに持ち込まれる落下破損のケースで、交換後に「リフレッシュレートが安定しない」「Face IDが反応しなくなった」というご相談を経験的に何度も受けてきました。本稿では技術的な背景を整理し、交換時にどこで整合性が崩れやすいかを解説していきます。

iPhone 13 Pro Max ディスプレイの基本構造

iPhone 13 Pro Maxは6.7インチのSuper Retina XDR ProMotionディスプレイを搭載しており、これはLTPO(Low Temperature Polycrystalline Oxide)バックプレーン技術を採用したOLEDパネルとなります。LTPOの特徴は、TFTのスイッチング特性により10Hzから120Hzまでリフレッシュレートを動的に切り替えられる点にあり、静止画表示時には省電力動作、スクロールやゲーム時には高フレームレート動作を両立させる構造でした。

パネル自体はLG Display社とSamsung Display社が供給しており、OEM品とコピーパネルでは内部のドライバICレイアウトおよびリフレッシュレート制御プロトコルが異なります。ここを軽視した部品選定が、後述するちらつきや色味のずれにつながります。

ProMotion 120Hz の仕組みと修理時の影響

ProMotionは可変リフレッシュレートを実現するため、ディスプレイドライバとSoC(A15 Bionic)の間で同期信号をやり取りしています。表示中のコンテンツに応じてOSが動的にHzを判定し、ディスプレイ側はLTPOの特性を活かして遷移時のフレーム抜けを抑える設計です。

修理現場で問題になるのは、互換パネルの多くがこの可変制御に完全には追従できないという点でした。たとえば60Hz固定でしか動かないコピーパネルに換装した場合、システム上は120Hz表示を要求しているにも関わらず実機は60Hz相当の挙動となり、スクロール時にフレームの飛びとして感じられることになります。当店では交換後に必ずProMotion動作を確認するため、設定→アクセシビリティ→動作→「フレームレートを制限」のオン/オフ切替で挙動の差を検証しています。

バックライト整合性とリフレッシュレート切替

OLEDのため厳密にはバックライトではなく自発光ですが、ピクセル制御の電圧プロファイルがリフレッシュレート切替に同期する必要があります。LTPOパネルでは10Hz動作時と120Hz動作時で電流注入の波形が変わるため、ドライバICがパネル個体差に合わせてキャリブレーションされた状態で出荷されているのが通常です。

つまり別個体のドライバICとパネルを組み合わせた「ニコイチ」修理品では、Hz切替時に輝度や色温度が一瞬ずれる現象が観測されることが少なくありません。OEM新品パネルや、メーカー認定の整備済み部品ではこの整合性が保たれていますが、社外品ではグレードによって挙動が大きく異なる印象です。

当店で実際に持ち込まれた事例として、ご自身でインターネット購入の部品で交換したiPhone 13 Pro Maxが、暗所で青みがかり、明所では黄色寄りに偏るというものがありました。これは色温度センサーとパネル個体のキャリブレーションが噛み合っていないために起こる典型的な症状でした。

Cinematic mode と Smart HDR 4 — センサー位置精度

iPhone 13 Pro Maxの撮影機能はCinematic mode(動画の被写界深度シミュレーション)とSmart HDR 4(4倍のシーン分析)を備えており、これらはディスプレイ側のセンサー類とも連動しています。具体的には以下の通りです。

Cinematic modeはフロントカメラからの映像にも適用可能で、Smart HDR 4はシーン全体を4倍のセグメンテーションで解析しています。これらの精度はカメラセンサー単体だけでなく、ディスプレイ側に設置された環境光情報との組み合わせで成立しているため、画面交換でセンサーホールの位置が0.1mm単位でずれただけでも、自動露出やHDR判定に影響することが分かっています。

大型LTPOディスプレイ特有の交換難易度

6.7インチという大型パネルは、6.1インチのiPhone 13 Proと比べてフレキシブル基板の取り回しが繊細でした。具体的には、以下の3点で経験的にトラブルが起きやすいと感じています。

第一に、ディスプレイケーブルが3本構成(タッチ・OLED・TrueDepth)になっており、上下方向に長くレイアウトされているため、組み付け時にコネクタのテンションがかかると断線リスクが高まります。第二に、両面テープの貼付面積が広く、剥離時にパネル裏面のシールド層を傷つけるとゴーストタッチの遠因になることがあります。第三に、フレーム自体がわずかに歪んでいると、本来ぴったり収まるはずのパネルが浮き、防水性能の低下や経時的なエッジ剥がれを招きます。

当店では2019年の開業以来、こうした大型機種の交換時には必ずフレーム矯正と防水テープの貼り直しをセットで実施しています。修理料金の目安は機種・症状によって異なるため、お見積もりは事前にお出ししています。

当店での修理プロセスと品質確認

iPhone 13 Pro Maxの画面交換における当店の標準工程は以下の通りでした。

分解前診断:目視と簡易テストで割れの範囲、タッチ反応、True Tone・Face IDの稼働状況を記録。パネル選定:OEM相当グレードを基準に、お客様のご要望に応じて選択肢を提示。分解:加熱パッドで両面テープを軟化させ、エッジ剥がしツールでパネルを慎重に持ち上げ。センサー移植:イヤースピーカーメッシュ、近接・環境光センサー、フロントカメラ、TrueDepthモジュールを純正パネルから新パネルへ移植。組み付け:防水テープを新品に交換しフレームを矯正したうえでパネルを配置。動作確認:120Hz/60Hz切替、True Tone、Face ID、通話、Cinematic mode録画までを通しでテスト。

お預かり時間は症状によって異なりますが、画面交換単体であれば30分目安(在庫・混雑により前後)となります。配送修理の場合は到着翌営業日の発送を目安にしており、来店が難しい方にもご利用いただけます。詳しい流れはiPad画面割れ修理の流れのページでも紹介していますので、配送依頼の際はあわせてご確認ください。

修理後の保証とアフターサポート

当店では交換した部品に対して3ヶ月の動作保証をお付けしています(落下・水濡れなど使用上のトラブルは対象外、詳細は保証規約ページ)。保証期間内にProMotionの不安定挙動やTrue Toneの異常が出た場合は、診断のうえ部品起因と判断されれば再交換の対応が可能です。
