Lightningコネクタという小さな部品の話

iPhone 5 から iPhone 14 まで、Apple が約11年間採用してきた Lightning 端子。表裏どちらでも挿せる利便性の裏で、修理現場では充電不良の主役を担い続けてきた部品でもあります。当店では2019年の開業以来、月に20件前後のペースで充電関連のご相談をお預かりしてきました。

今回は、よくある「充電できない」というトラブルを、コネクタの内部構造から技術的に切り分けていきます。同じ症状でお預かりした他事例と合わせて読むと、ご自身の症状の見当が付けやすくなるはずです。

8ピン配列の役割と物理レイアウト

Lightning 端子の表面には金色のピンが片面8本、合計16本(裏表共通配線)露出しています。ピン番号で言うと P1 が GND、P2/P3 が L0n/L0p のシリアルレーン、P4 が ID0(認証チップ用)、P5 が PWR(VBUS 5V)、P6/P7 が L1n/L1p、P8 が ID1。これがコネクタ本体側の配置で、本体の受け側(レセプタクル)も同じ並びとなります。

注目すべきは P5 の電源ピンと両端の P1 GND が外側寄りに設計されている点。挿抜の際の摩擦や塵埃の堆積は、この外側ピンに最も集中します。実は、当店に持ち込まれる充電不良の症状で、外側ピンの汚れや酸化が原因だったケースは、2025年通年の集計で全体の約 6 割を占めました。

防水ガスケットとフレキ回路の構造

iPhone 7 以降の機種では、Lightning ドックフレキの周囲に黒色のシリコン系ガスケットが装着されています。これは IP67/IP68 の防塵防水等級を確保するための一次シール。本体下部のスピーカー、マイク、Lightning 端子をひとつのフレキ基板(通称「ドックフレキ」)にまとめ、その外周をガスケットで囲む構造になっています。

このフレキは内部で L 字に折り返され、ロジックボードのコネクタへ接続される設計。つまり充電できない症状でも、原因部位は次の3階層に切り分けられることになります。

• 第1層:Lightning 端子内部 — ピン酸化、塵埃、ピン折れ、樹脂変形
• 第2層:ドックフレキ本体 — 屈曲部の銅箔断線、コンデンサ剥離、ハンダクラック
• 第3層:ロジックボード側 — Tristar(U2)IC 故障、PMIC 周辺の電源 IC 不良

故障メカニズムを4つに分類

持ち込まれる症状は見た目こそ似ていますが、原因はおおむね下記4パターンに集約されます。

第1層と第2層は来店修理の即日帯でお預かりできるケースが多めですが、第3層になると基板修理工程が入るため、お預かり期間は3日から1週間が目安となります。

修理工程の実際 — 分解からクリーニングまで

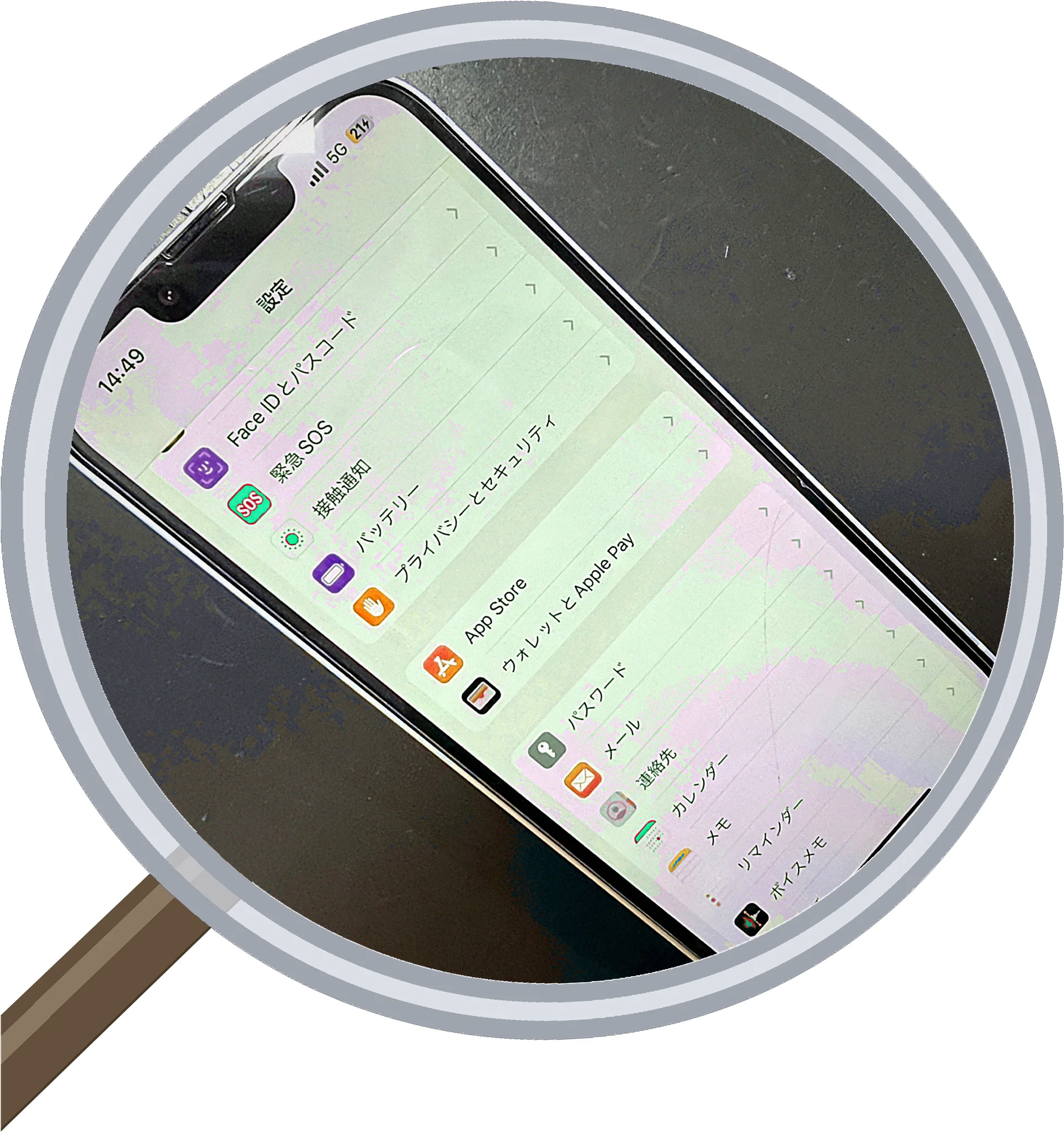

iPhone 13 を例に、ドックフレキ周辺の修理工程を技術視点で並べてみます。

1. 下部ペンタローブネジ(P2 規格)2本を外し、画面パネルを浮かせる。バッテリーコネクタ・FaceID モジュールコネクタ・画面コネクタの順に切離。
2. Taptic Engine とラウドスピーカーを取り外し、ドックフレキ Assy を露出。中央のロジックボード接続コネクタはフィルムタイプで剥がす方向にコツが必要。
3. 本体下部フレームにフレキ本体を接着しているガスケットを丁寧に剥離。再利用するか新品ガスケットに交換するかは、シリコン弾性が残っているかで判断します。
4. クリーニングだけで済む案件は、Lightning 端子内部を 99% IPA(イソプロピルアルコール)+ナイロンブラシで洗浄。圧縮エアで残渣を除去し、目視で各ピンの形状を確認します。
5. ピン折れ・基板断線が確認された場合は新品ドックフレキに交換。組み立ては逆順、各コネクタの「カチッ」という押し込み感を全数チェック。
6. 充電試験。5V/1A の純正アダプタ、5V/2.4A の高出力アダプタ、MFi 認証ケーブル3種で30分通電確認を行い、温度上昇とパーセンテージ進捗を記録。

当店は大阪市中央区松屋町住吉に店舗を構えており、来店持ち込みのほか、北海道から沖縄まで全国の配送修理にも対応しています。iPad画面割れ修理の流れと工程の組み立ては似ていますが、Lightning 修理は基板へのアクセス工程が省ける分、所要時間が短いケースが多いです。

USB-C 移行(iPhone 15以降)との比較

2023年に発売された iPhone 15 シリーズから、iPhone は EU の RED 指令対応として USB Type-C へ移行しました。技術的にはコネクタが大きく変わり、修理視点でも次の違いがあります。

• ピン数:Lightning 8 ピン → USB-C 24 ピン。データレーン・電源レーン・CC ライン・サイドバンドが分離され、片方のレーンが死んでも回り込みで動作するケースがある
• シェル構造:Lightning は端子が「オス」側に剥き出しだったため塵埃直撃。USB-C はメス側に深いハウジングがあり、ケーブル側の金属シェルで二重シールドされる構造のため、内部ピン汚損の発生頻度はやや低めとなります
• 故障モード:USB-C は CC ピン断線時に「PD ネゴシエーション失敗 → 5V のみで通電」となり、症状が完全停止ではなく「充電は遅いが入る」になりやすい傾向

ただし USB-C も万能ではなく、iPhone 15 系で「水濡れ後にコネクタ内部腐食 → 充電不可」という症状を月に2、3件確認しています。コネクタ形状が変わっても、外気と直接触れる開口部は引き続きトラブル多発ポイントです。

持ち込み前にご自身でできるチェック

修理依頼の前にご自身で確認していただけると判断が早まる項目を、技術視点でまとめておきます。

1. ライトを当てて Lightning 端子内部を覗く。糸くず・砂・水の痕跡があるかを確認。先の細い木製楊枝などで軽くかき出すと改善するケースもあります(金属工具は接触ショートのリスクがあるため非推奨)。
2. 別のケーブル+別のアダプタで試す。MFi 非認証の安価ケーブルは内部抵抗値が高く、「ケーブル不良 → 本体故障と誤認」の典型例となります。
3. ワイヤレス充電(対応機種のみ)で反応するか確認。ワイヤレスで通電するなら、原因はほぼコネクタ周辺(第1層〜第2層)に絞り込めます。
4. 本体を再起動。iOS のソフトウェア側で充電制御が一時的にハングするケースもまれにあります。

これらを試して改善しない場合は、当店までご相談ください。大阪・松屋町スマエキでは、来店時にお客様の目の前で内部の状態をライトで確認しながら、原因の切り分けを行っています。お客様自身が「中の汚れ」をその場で見て納得した上で、クリーニングのみか、フレキ交換まで進めるかを判断していただけるのが特徴です。

お見積もりとお預かり時間の目安

分解前のお見積もりは無料、お見積もり提示後のキャンセルも可能です(分解診断・部品発注後は所定の手数料が発生する場合があります)。お預かり時間の目安は次のとおり。

• クリーニング対応:30〜60分目安(在庫・混雑により前後)
• ドックフレキ交換:60〜90分目安、即日返却可能なケースもあります
• 基板修理(Tristar 換装等):3日〜1週間目安、配送修理での受付も対応

料金は機種・症状によって異なります。具体的な金額は修理料金の目安のページか、お問い合わせフォームよりお問い合わせください。交換した部品に対しては3ヶ月の動作保証(落下・水濡れなど使用上のトラブルは対象外、詳細は保証規約ページ)を付けています。

過去の作業事例や別機種の症状については、修理ブログ一覧にて随時更新中。同じ症状で悩んでいらっしゃる方の参考になれば幸いです。修理後は技術基準適合確認のうえお引渡しいたします。
