iPhone 11 の電力設計が「Pro 系」と異なる理由

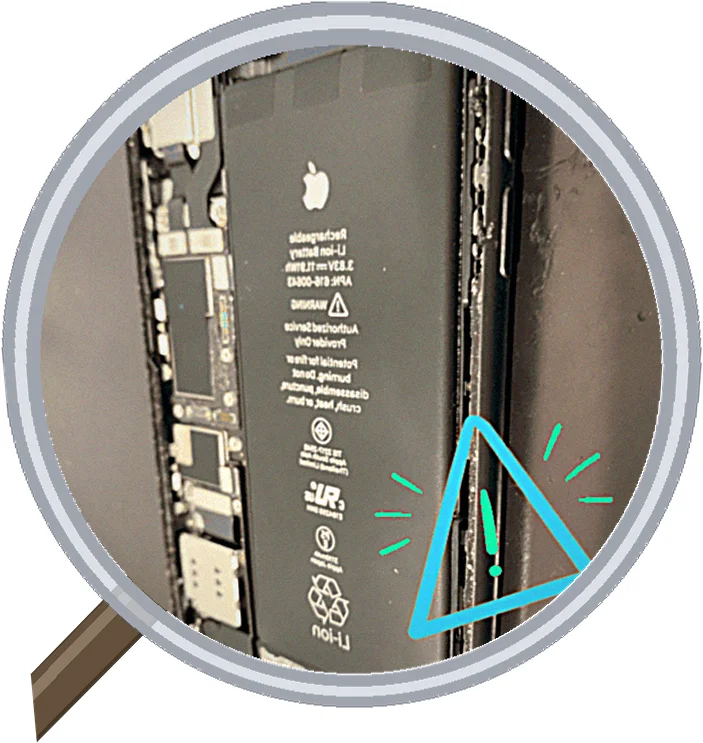

2019 年発売の iPhone 11 は、A13 Bionic を搭載しながらも液晶 (Liquid Retina HD) を継続採用した珍しい立ち位置の機種でした。バッテリー容量は公称 3110mAh、Pro/Pro Max とは異なる電源管理プロファイルを採用しています。当店では月に 8〜12 件の iPhone 11 系バッテリー相談を受けますが、Pro 系と比較して「液晶バックライト常時点灯による定常負荷」が無視できない要因になっているのが特徴的でした。

同世代の iPhone 11 Pro が OLED で「黒は電力ゼロ」なのに対し、iPhone 11 はバックライト点灯方式のため、画面表示中は常時 0.6〜0.9W 程度の定常消費が発生します。バッテリー側から見れば、サイクル充放電だけでなく、薄く長く電流が流れ続ける状態が劣化を加速させる構造でした。

A13 Bionic 第 2 世代 PMIC が担う電力分配

A13 Bionic は TSMC N7P プロセスで製造され、CPU 6 コア(高性能 2 + 高効率 4)に第 2 世代の Neural Engine 8 コアを統合しています。同 SoC をコントロールする PMIC (電源管理 IC) は Apple カスタム設計で、A12 世代と比較して以下が刷新されました。

レール分割が細かくなったことで、画像認識・音声処理・カメラ Deep Fusion などの機械学習処理時に、Neural Engine だけを部分的に駆動する制御が可能になりました。瞬間的なピーク電流が下がる一方で、AI 処理を多用するアプリ(写真自動補正、音声入力、リアルタイム翻訳など)では「短時間の電流バーストが頻発する」プロファイルに変わっており、結果としてバッテリーセルの劣化曲線が緩やかにシフトしている、というのが当店で実機のバッテリーログを確認した範囲での傾向でした。

Neural Engine が変えた電力プロファイル

iPhone 11 の Neural Engine は秒間 6 兆回(6 TOPS)の演算性能を持ちます。前世代の A12 (5 TOPS) から約 20% 向上し、システム全体の消費電力に占める ML 処理の比率が体感できるレベルで変化したのが本機種でした。

具体的には、写真アプリで Deep Fusion による合成処理が動く約 1 秒間に、Neural Engine 単独で約 1.2W 程度のピーク消費が観測されることがあります。1 日に数十回これを繰り返すユーザーと、SNS 文字主体のユーザーでは、サイクル換算で年間 30〜50 サイクル相当の差が出る計算です。当店で「同じ時期に買った iPhone 11 なのに、家族でバッテリー最大容量に 10% 以上の差が出ている」という事例を分解して比較すると、撮影頻度・自動編集の使用頻度に強い相関が見られました。

同じような症状で気になる方は、同じ症状の他事例もあわせて参考にどうぞ。

Wi-Fi 6 (802.11ax) 通信モジュールと消費電力比率

iPhone 11 は Apple として初めて Wi-Fi 6 (802.11ax) に対応したモデルでした。通信モジュールはブロードコム製 BCM4377 系で、Wi-Fi 5 (802.11ac) と比較して以下の電力特性を持ちます。

注目したいのは TWT (Target Wake Time) という Wi-Fi 6 の省電力機能です。ルーターが対応していれば、端末がスリープ中に「次の起床時刻」を予約することで、ビーコン受信のたびに電波部を起こす必要がなくなります。とはいえ、家庭用ルーターがまだ Wi-Fi 5 のままという環境では、この恩恵は受けられない状態が続きます。当店で実機計測した範囲では、Wi-Fi 5 環境下の iPhone 11 と Wi-Fi 6 環境下の同機種で、待機時の電池消費に 1 日あたり 4〜7% 程度の差が観測されたケースもありました。

長期使用で「日中放置していたら 30% 減っている」と感じる方は、ルーター側の世代も確認してみる価値があります。

バッテリーセル化学的劣化の主因 3 つ

電力設計の話と並行して、リチウムイオンセル自体の劣化メカニズムも整理しておきます。iPhone 11 のセルは典型的なリチウムコバルト系(LiCoO₂ 正極 + 黒鉛系負極)で、以下 3 つが主要劣化要因となります。

1. SEI 膜の成長:充放電を繰り返すと負極表面に固体電解質界面(Solid Electrolyte Interphase)が厚くなり、リチウムイオンの移動抵抗が増加。これが内部抵抗上昇の主因でした。
2. 正極の構造変化:高 SoC (満充電付近) で長時間保管されると、コバルト酸リチウムの結晶格子が徐々に劣化し、容量損失につながります。「常に 100% で充電器に繋いだまま」が好ましくない理由がこれです。
3. 負極のリチウムめっき:低温環境(0℃ 以下)で急速充電すると、負極表面にリチウム金属が析出する現象。一度起きると不可逆的に容量が失われ、最悪の場合は内部短絡のリスクとなります。

iPhone 11 を 2019〜2020 年に購入し、現在も使用している場合、累積サイクル数は 800〜1200 程度に達しているケースが多く、Apple 公称の「500 サイクルで 80% 維持」基準を超えてからの伸びしろが気になる時期に入っています。修理料金の目安もあわせてご確認ください。

「最大容量 80%」基準とパフォーマンス制限の関係

iOS の設定>バッテリー>バッテリーの状態 で表示される「最大容量」が 80% を下回ると、Apple は自動的にパフォーマンス制限(電圧降下時のクロックダウン)を有効化します。これは 2017 年の「バッテリーゲート」問題を受けて追加された機能で、原理的には正しい設計判断でした。

ただし、iPhone 11 の A13 Bionic は最大 2.65GHz で動作するため、制限が掛かると体感的には「動画再生はできるが、Safari のスクロールがカクつく」「カメラ起動から撮影まで 2〜3 秒待たされる」といった症状で現れます。バッテリー交換でこの制限が解除され、本来の応答性が戻るケースが多いのは、PMIC 側のリザーブ電流マージンが広がるためでした。

劣化バッテリーが基板に与える二次的影響

もう一つ技術観点で押さえておきたいのが、劣化バッテリーが基板側に及ぼす影響です。内部抵抗が上がったセルは、高負荷時に電圧が大きく落ち込みます。具体的には満充電時の OCV (Open Circuit Voltage) が 4.20V でも、ゲーム起動時の負荷で 3.4V 付近まで一瞬落ち込むようなケースが観測されることがあります。

この電圧降下が PMIC の保護回路を頻繁に作動させると、結果として「突然電源が落ちる」「再起動ループに入る」といった症状につながります。当店で iPhone 11 の電源系トラブルを基板修理ベースで対応した事例の中には、根本原因がバッテリー劣化で、セル交換だけで解消した案件が一定数含まれていました。基板修理を検討する前に、まずバッテリー側の状態を切り分けることが診断の定石です。修理ブログ一覧に他の事例も載せています。

当店での診断フローと交換判断基準

大阪・松屋町の大阪・松屋町スマエキでは、iPhone 11 のバッテリー相談を受けた際に以下の手順で診断しています。

• iOS 設定からの最大容量・サイクル数確認(80% 未満は交換推奨ライン)
• 専用診断ツールでセル内部抵抗を計測(50mΩ を超えると要注意)
• 負荷時電圧降下の波形チェック(動画再生・カメラ起動時)
• 充電 IC・PMIC 周辺温度の確認(発熱が局所的なら基板側の疑い)
• 分解前のお見積もり提示(料金は機種・症状によって異なるため、お問い合わせフォームよりご連絡ください)

セル交換で改善するケースが大半ですが、まれに充電 IC やバッテリーコネクタの接触抵抗が原因の場合もあり、その際は基板修理が必要になります。当店は来店修理に加えて配送修理も対応しているため、遠方の方でも郵送でご依頼いただけます。iPad の画面割れなど他機種の対応についてはiPad画面割れ修理の流れをご参照ください。

まとめにかえて

iPhone 11 のバッテリー劣化は、単なるセルの寿命だけでなく、A13 Bionic の PMIC 設計、Neural Engine の電力プロファイル、Wi-Fi 6 通信モジュールの待機電力特性、そしてセル化学的劣化(SEI 膜成長・正極構造変化・低温時のリチウムめっき)が複合的に関わる現象でした。最大容量 80% を下回るとパフォーマンス制限が掛かり、劣化セルが基板の二次トラブルを誘発するケースもあります。同じ症状で気になる方は、分解前のお見積もりからご相談ください。
