iPhone 8 の画面割れは、2017 年発売以降ロングセラーとして当店でも月に 8-12 件ほど持ち込まれる症状でした。表面的にはディスプレイアセンブリの破損として処理されがちですが、実は同機種の構造を分解レベルで観察すると、画面割れの背後にフレーム剛性の劣化と背面 Qi ガラスの剥離リスクが複合している事例が一定数見受けられます。本記事は、技術視点から iPhone 8 の修理工程で何が起きているのか、純正同等部品でどこまで対応できるのか、そしてどこに技術的限界があるのかを冷静に整理する内容となります。当店は 2019 年から大阪市中央区松屋町住吉でスマートフォン修理を専門に対応しており、累計の分解実績から得た所見をもとに記述しました。

iPhone 8 のフレーム素材と構造的特徴

iPhone 8 のフレームは、Apple が公式に「航空宇宙グレードのアルミニウム合金」と称する 7000 系合金が採用されています。具体的には iPhone 6s で発生したベンドゲート問題への対応として、iPhone 6s 後期から導入された強化アルミ素材の系譜にあたります。7000 系は亜鉛を主添加元素とする合金で、引張強度はおおむね 500-570MPa 帯。一般的な民生機器に多用される 6000 系アルミ (引張強度 200-310MPa 帯) と比べておよそ 2 倍近い強度を持つ素材でした。

ただし強度が高い反面、塑性変形領域が狭く、一定以上の応力がかかると弾性で戻らず微細な歪みとして残留する特性も持ちます。当店の経験上、ポケットからの落下や尻ポケットに入れたまま座った圧迫など、ユーザー本人が「大したことない」と感じる衝撃でも、フレームには 0.1〜0.3mm 程度の歪みが累積していることが珍しくないという所見です。この微細歪みは、画面が割れるほどの衝撃を一度受けた個体ではほぼ確実に発生していると考えてよい数値となります。

背面 Qi ガラスの剥離工程と接着構造

iPhone 8 から Apple は背面パネルをアルミから強化ガラスに変更しました。これは Qi 規格 (Wireless Power Consortium 標準) の 5W ワイヤレス充電に対応するため、電磁誘導コイルが透過する非導電素材が必要になったという設計上の必然性によります。背面ガラスはフレームに対して光硬化型ポリウレタン系接着剤で全周固定されており、接着幅はおおむね 1.5mm 前後でした。

画面割れ修理自体は前面のディスプレイアセンブリ交換で完結しますが、フレーム内部にアクセスする深部修理 (バッテリー交換含む) でも、背面ガラスは原則として剥離しません。そのため、iPhone 8 の修理ワークフローにおいて背面ガラスは「触れない領域」と位置付けるのが一般的な運用となります。実際、背面ガラスを剥離する工程は加熱 (60-70℃帯)、超薄ピックの全周挿入、ワイヤレス充電コイル FPC の損傷リスク回避など、複数の技術的ハードルが連鎖する作業でした。同じ症状の他事例を参照しますと、フレーム歪みが顕著な個体で背面ガラスを剥離した場合、再接着後にコイルの位置ズレが発生し充電効率が低下する事例も確認されています。

画面割れ修理時に発生するフレーム微細歪みのリスク

iPhone 8 の前面ディスプレイ交換工程では、フレーム上端を加熱して接着剤を緩め、ディスプレイアセンブリを蝶番のように開く作業が標準的な手順となります。この工程で技術者が見落としがちなのが、フレーム上端 (ヒンジ側) の歪みです。落下歴のある個体では、ここに 0.1mm 単位の凸凹が残留しており、新しいディスプレイアセンブリを装着する際に均一な接着面が得られないという問題が発生していました。

当店の作業基準では、ディスプレイ交換前にフレーム四辺をデジタルノギスとフラットプレートで点検し、0.2mm を超える歪みが検出された場合はフレーム矯正工程を追加で挟む運用を採用しています。矯正は専用の冶具で行いますが、7000 系アルミの特性上、一度発生した塑性変形を完全に元の状態へ戻すことは技術的に困難であり、目安として 70-80% 程度の復元が現実的なラインでした。

純正同等部品で剛性を維持する限界

iPhone 8 の修理部品市場には、純正再生品 (Original Refurbished)、純正同等品 (Aftermarket OEM)、互換品 (Compatible) の 3 階層が存在します。当店では基本的に純正再生品または純正同等品を使用しますが、フレームの剛性という観点では、いずれの部品でもオリジナルの 7000 系アルミ合金製フレームを再利用するため、フレーム自体の剛性復元には限界が伴います。以下に、画面割れ修理工程で扱う主要部品と剛性関連項目を整理しました。

表のとおり、画面割れ修理単体ではフレームの剛性に対して大きな影響を与える工程は限定的でした。しかし、そもそも画面が割れた時点でフレームには既に応力履歴が刻まれており、修理後に新たな衝撃が加わった際に同じ箇所が再度割れやすいという経験的傾向は否定できません。月に 3-4 件は、過去 1 年以内に画面交換したばかりの iPhone 8 が再度持ち込まれるケースを目にしています。

防水性能と修理後の現実的な水準

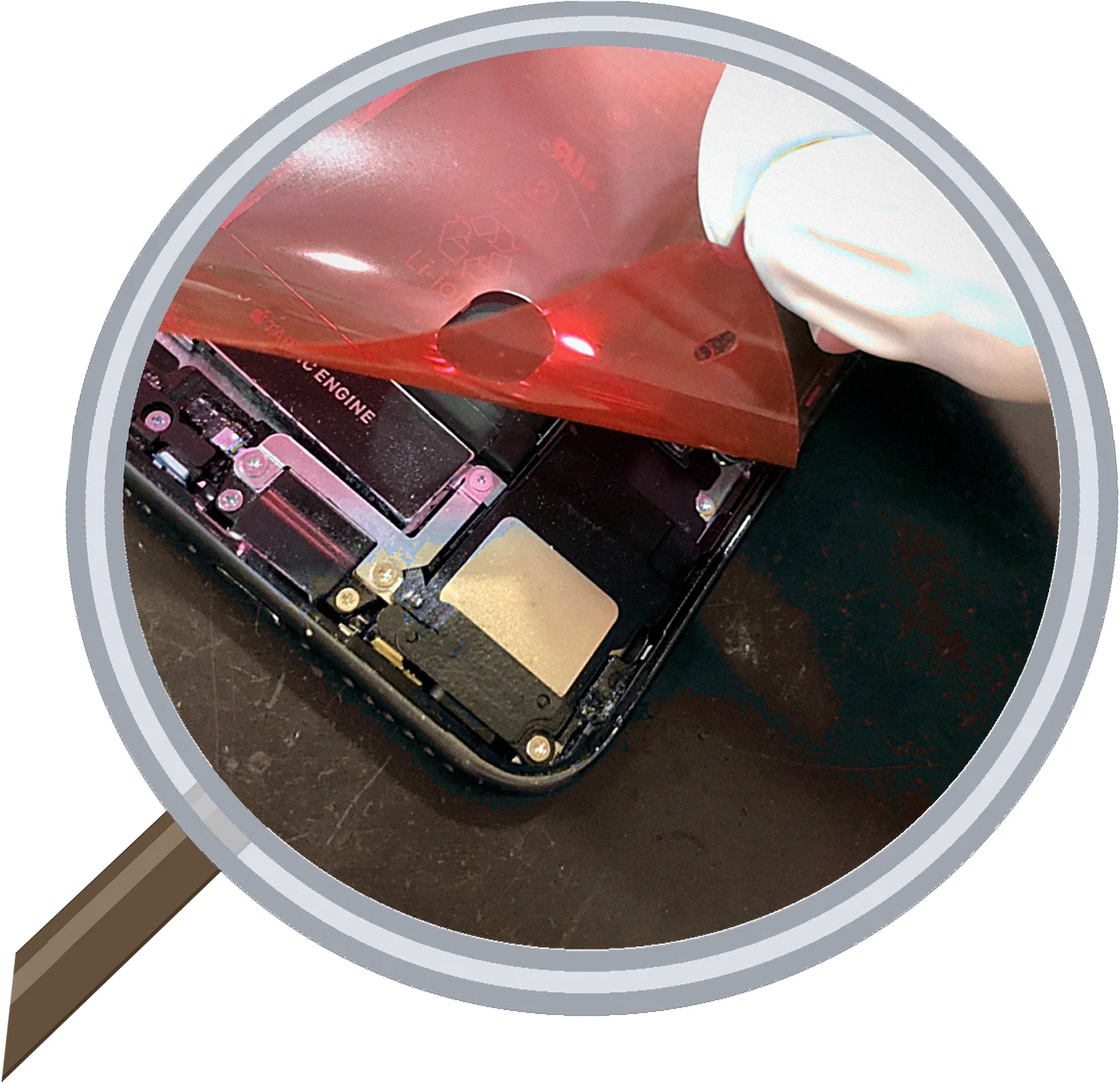

iPhone 8 は工場出荷時点で IP67 等級 (1m 水深、30 分) の防水性能を持ちますが、これは新品フレームに精密な接着シーリングが施されている前提の数値となります。修理工程で接着シールを一度剥がした場合、いかに高品質なシーラントを用いても、出荷時と完全に同一の防水性能を再現することは技術的に難しいのが実情です。当店では修理後の防水性能を「生活防水相当」と説明しており、雨天時の通話や手洗い時の水滴程度には耐えるが、入浴時の湯気や水没は避けていただくよう伝えています。

修理を依頼する前に確認したい技術項目

iPhone 8 の画面割れ修理を検討される場合、以下の技術的項目を事前に把握いただけると、修理工程の選択や見積もりがスムーズになります。

• 落下回数と落下時の衝撃方向 (フレーム歪みの推定材料)
• ワイヤレス充電の利用頻度と現状の充電可否 (背面コイルの状態確認)
• 過去の修理歴 (純正再生品か純正同等品か互換品か)
• Touch ID の動作状況 (ホームボタンケーブルの損傷有無)
• 画面以外の動作異常の有無 (基板側の影響を切り分け)

当店では分解前のお見積もりは無料、お見積もり提示後のキャンセルも可能 (分解診断・部品発注後は所定の手数料が発生する場合があります)。料金は機種・症状によって異なりますので、修理料金の目安をご確認のうえお問い合わせフォームよりご相談ください。

来店前にご一読いただきたい補足情報

大阪市中央区松屋町住吉で営業している大阪・松屋町スマエキでは、iPhone 8 をはじめとする旧機種の構造的知見を蓄積しており、フレーム歪みのチェックを含めた事前診断を標準対応としています。営業時間は 10:00〜19:00 (水曜定休)、来店修理に加えて配送修理にも対応しているため、遠方の方は郵送でのご依頼も承ります。なお、iPad の画面割れについてはiPad画面割れ修理の流れで別記事として整理しております。他機種の修理ブログは修理ブログ一覧からご覧いただけます。

交換した部品に対しては 3 ヶ月の動作保証を設けており、初期不良や接着不良が認められた場合は再対応いたします (落下・水濡れなど使用上のトラブルは対象外、詳細は保証規約ページ)。修理後は技術基準適合確認のうえお引渡しいたしますので、再利用にあたって法的な懸念は発生しません。
