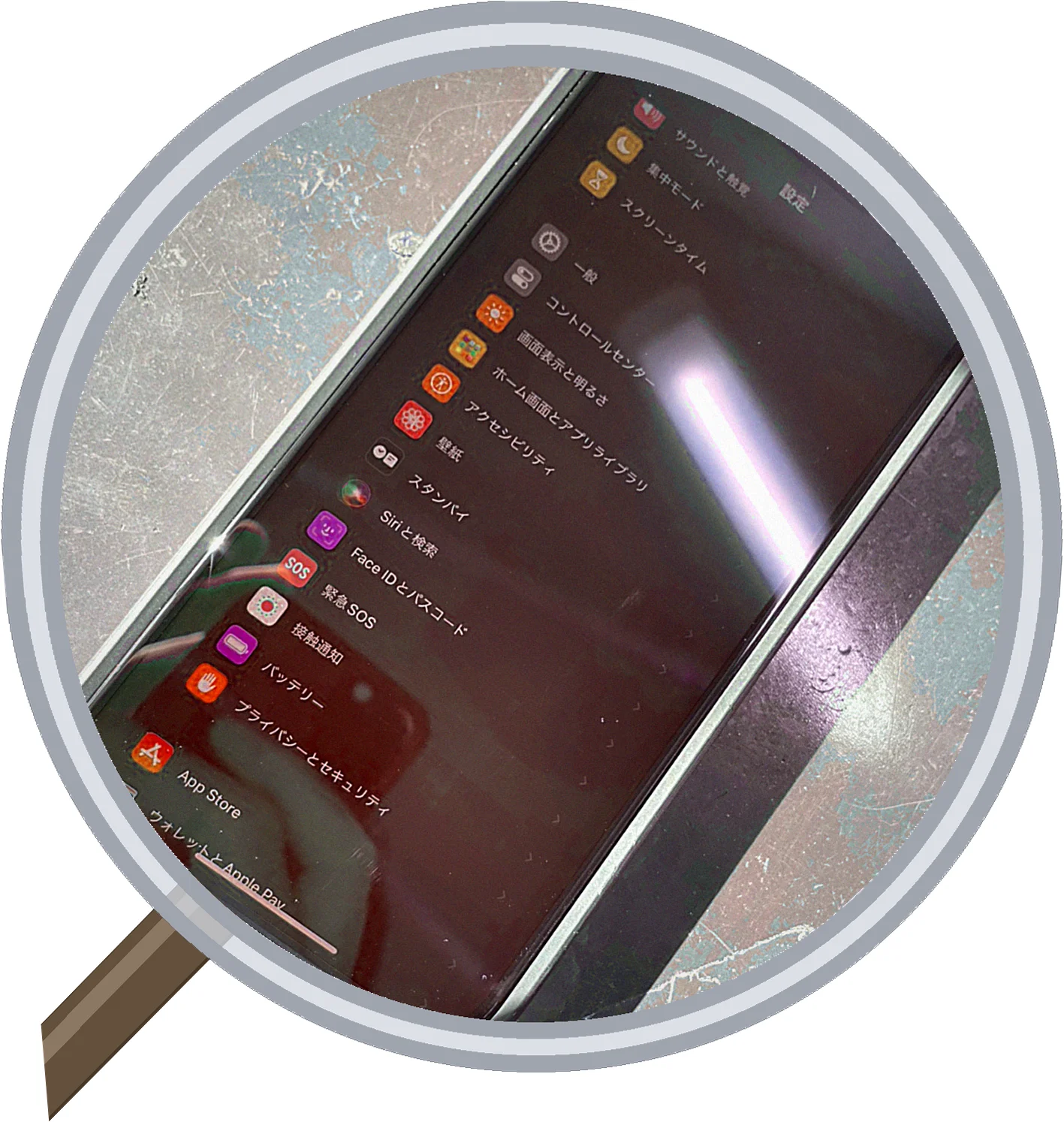

iPhone 14 Plus 画面割れ修理を大阪・松屋町で技術解説

iPhone 14 Plus の画面割れは、6.7 インチという大型ディスプレイの構造的な特徴から特有の挙動を示します。当店では 2019 年から大阪・松屋町でスマートフォン修理を専門に対応しており、月に 5-7 件ほど 14 Plus の画面交換のご相談をいただいております。本稿では同機種の画面構造、Pro Max との部品上の違い、そして修理経済性について技術的に整理してまいります。

iPhone 14 Plus というポジション

14 Plus は 2022 年 10 月に発売された機種で、従来の mini 系統に代わって投入された大画面の標準モデルとなります。6.7 インチという画面サイズは Pro Max と同じですが、内部構成は 14 無印に近い仕様です。具体的には A15 Bionic チップ(5 コア GPU 版)、Super Retina XDR ディスプレイ(60Hz)、デュアルカメラ構成という点が Pro Max との明確な相違点でした。

この「Pro Max と同サイズだが Pro 系機能は持たない」というポジションが、修理面での経済性に直結してきます。大画面の利便性は享受しつつ、Pro Max ほど修理単価が跳ね上がらない、というバランスが特徴的でした。実は当店でも、Pro Max ユーザーが買い替えで 14 Plus を選ぶケースが一定数見られます。

ディスプレイモジュールの構造

14 Plus のディスプレイは Super Retina XDR と称される OLED パネルが搭載されております。Pro / Pro Max が採用する ProMotion(120Hz 可変リフレッシュ)とは異なり、リフレッシュレートは 60Hz 固定です。解像度は 2778×1284 ピクセル、ピクセル密度 458ppi となっており、視覚的には Pro Max とほぼ同等の見え方となります。

パネルアセンブリは以下の層構造で組まれております。

Ceramic Shield は 大阪・松屋町スマエキ でも改善を実感している強化ガラス技術ですが、6.7 インチという面積が広い分、応力が一点に集中したときのダメージは大きくなりがちです。落下角度によっては表面ガラスのみで止まらず、OLED 層まで一気に破損が及ぶ事例も経験しております。

Pro Max との部品互換性

外見の近さから「14 Pro Max のディスプレイを流用できるのでは」というご質問を時々いただきますが、結論として互換性はありません。理由は以下の通りでした。

• パネル制御 IC が異なる(60Hz vs 120Hz ProMotion)
• ノッチ vs Dynamic Island という前面センサー領域の構造差
• True Tone 用環境光センサーの配置とフレックス形状
• Face ID 用ドットプロジェクタの取り付け位置

結果として 14 Plus 専用のディスプレイモジュールが必要となり、流通量も Pro Max とは別系統です。経験上、14 Plus の純正パーツは 14 無印 / Pro / Pro Max の中では中庸な価格帯で推移している印象でした。

画面割れの典型的な破損パターン

当店で月に 5-7 件ほど対応している 14 Plus の事例を分類すると、破損は概ね 4 タイプに分かれます。

1. 表面ガラスのみ: タッチ・表示は正常、外装ヒビのみ。早めの交換で内部基板への異物侵入を防げます
2. 表面ガラス+タッチ層: ヒビに加えて一部エリアの操作不能。スワイプ系の操作で気づくケース
3. OLED 層損傷: 黒ずみ・縦線・カラフルな滲み。表示の一部が永続的に変色
4. 表示消失: 画面真っ暗だが着信音は鳴る、フレックス断線または OLED 全損

1 と 2 のうちは比較的シンプルな交換作業で済みますが、3 と 4 は内部の状態確認が必要となります。先日も 14 Plus で胸ポケットから階段に落下したという事例があり、診断したところフレックス断線が原因でした。同じ症状でお悩みの方は同じ症状の他事例もご参照ください。

大画面ゆえの修理難度

6.7 インチパネルは 14 無印(6.1 インチ)と比較して面積比で約 1.21 倍となります。この差は単なるサイズ差以上に、作業工程上の繊細さに影響してまいります。

具体的には、ディスプレイを本体から剥がす際の接着剤剥離面積が広く、均一な力配分が求められます。一点に力が集中すると、まだ無事だった OLED 層に追加クラックが入るリスクが高まるためです。当店では加熱パッドで全周を均一に温めてから、専用ピックでミリ単位ずつ剥離していく工程を踏んでおります。お預かり時間は症状にもよりますが、画面交換単独で 40-60 分目安(在庫・混雑状況により前後)です。

また、防水パッキン(接着シール)の再施工も大画面ほど慎重さが求められます。14 シリーズは IP68 規格の耐水性能を持っており、画面交換後にこの防水性を維持するには、専用の枠形シールを正確に貼り直す必要がありました。シールがズレると後日結露や微細水侵入の原因となります。

True Tone・Face ID への影響

14 Plus の画面交換でもう一つ技術的に押さえておきたいのが、True Tone 機能と Face ID の挙動です。

True Tone は環境光センサーから取得した色温度情報をディスプレイ側 IC に伝達して画面色温度を自動調整する機能です。14 シリーズ以降はパネル個体ごとの ID がペアリングされており、純正以外のパネルや、ペアリング情報を引き継がない交換では True Tone が使用できなくなる仕様となっております。当店では純正同等品+専用ペアリング工程で True Tone 維持に対応しているケースが多いです。

Face ID については、画面交換そのものが Face ID ユニットに直接影響することは少ないものの、上部スピーカー周辺のフレックスや赤外線投光器の位置決めが微妙にずれると、認証精度が低下する場合があります。組み付け時のフレックス取り回しを丁寧に確認する必要がありました。

修理経済性という観点

14 Plus は「Pro Max ほど高価ではない大画面 iPhone」というポジションのため、修理経済性の判断軸が他機種と少し異なります。

• 大画面の利便性に価値を置くユーザーが多く、画面交換需要が継続的に発生
• Pro Max よりパーツ単価が抑えられる傾向で、修理判断のハードルが下がる
• 2022 年発売モデルとして、まだ数年は実用機として使えるライフサイクルにある

「買い替えるか修理するか」というご相談は当店でもよくいただきますが、14 Plus の場合は症状が画面のみであれば、修理を選ぶケースが目安として 7 割前後の印象でした。具体的な料金は機種・症状・使用部品によって異なりますので、修理料金の目安のご案内、またはお問い合わせフォームからご相談ください。

なお、画面以外に複数箇所の不具合(バッテリー劣化・カメラ不良など)が並行している場合は、複合修理として一度にお預かりするほうが工数効率が良くなります。当店ではお見積もり時に複数症状を同時診断したうえでご提案しております。

当店での作業フローと保証

大阪・松屋町のスマエキでは、14 Plus の画面交換を以下の流れで対応しております。

1. 受付・症状ヒアリング(タッチ反応・表示状態・落下経緯など)
2. 外観診断と動作確認、お見積もり提示(分解前無料)
3. ご了承後、加熱・剥離・パネル交換・True Tone ペアリング
4. 動作確認(タッチ全域・表示・Face ID・スピーカー・センサー類)
5. 防水シール再施工と組み付け、最終検品
6. お引き渡し・3 ヶ月保証のご案内

修理後は技術基準適合確認のうえお引き渡しいたします。交換した部品については 3 ヶ月の動作保証(落下・水濡れなど使用上のトラブルは対象外)。iPad の画面修理についても同様の流れで対応しており、iPad画面割れ修理の流れも併せてご参照いただけます。他機種の事例は修理ブログ一覧にまとめております。

営業は 10:00〜19:00、水曜定休でございます。郵送修理にも対応しておりますので、遠方の方もお問い合わせください。
