iPhone 6 Plus 画面割れ修理｜5.5インチ大画面の構造解説 大阪松屋町

iPhone 6 Plusという機種の位置づけ

iPhone 6 Plusは、2014年9月にApple社が初めてリリースした5.5インチ大画面モデルでした。それまで4インチ前後で推移していたiPhoneのディスプレイサイズが、6世代で4.7インチ(無印)と5.5インチ(Plus)の2系統に分岐したターニングポイント。続く6s Plusも同じ筐体寸法を踏襲し、158.1mm × 77.8mm × 7.1mmという当時としてはかなり大きな本体サイズとなっています。

当店では2019年の創業以来、iPhone 6 Plus / 6s Plusの画面割れ依頼を月に2-3件ペースでお預かりしてきました。発売から十年以上経過した現在もサブ機・予備機として現役で使われている方が多く、画面修理需要は今も続いています。

5.5インチ フルHDディスプレイの内部構造

iPhone 6 Plusのディスプレイは、解像度1920×1080ピクセル(フルHD、401ppi)を採用した最初のiPhoneでした。それまでのRetina HD表示(1334×750)から一気に画素数が増え、画面パネルそのものの構造も変化しています。

パネルは大きく3層に分かれています。最上層のカバーガラス、中間層のタッチセンサー(デジタイザ)、最下層のIPS液晶パネル。これら3層がOCA(Optical Clear Adhesive)という光学透明接着剤で圧着されており、一体型ユニットとして本体フレームに収められている設計でした。

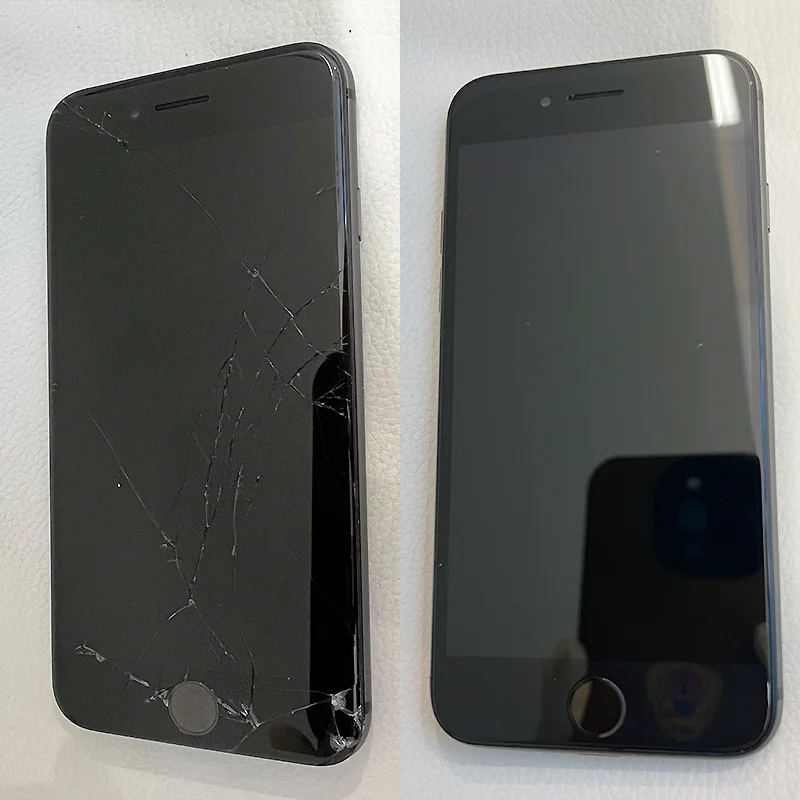

画面割れが発生した際、カバーガラスだけが破損したケースでも、内部のタッチセンサーや液晶層に微細な亀裂が入っていることが少なくありません。当店の経験上、外観上は表面ガラスのヒビだけに見えても、分解してみると内部のフレキシブルケーブルにダメージが及んでいたケースが3割ほどあるようです。

Bendgate問題と筐体強度の歴史背景

iPhone 6 Plusを語るうえで避けて通れないのが、いわゆる「Bendgate(ベンドゲート)」と呼ばれた筐体曲がり問題でした。発売直後の2014年秋、ポケットに入れていただけで本体が湾曲したという報告が海外で相次ぎ、SNS上で大きな話題に。

原因は、6000系アルミニウム合金を採用した薄型筐体(7.1mm)と、ボリュームボタン周辺の構造的に強度が弱い部分が重なっていたことだとされています。この箇所はアルミの肉厚がもっとも薄くなる位置で、外圧が集中しやすい設計だったようです。

翌年の6s Plusでは、Apple社がこの問題を受けて筐体素材を7000系アルミニウム(航空機グレード)に変更し、強度を大きく改善。同サイズながら剛性が向上したというのが、6 Plusと6s Plusの最大の構造的差分となります。

4機種のスペック比較

同じ5.5インチでも、6 Plusと6s Plusでは筐体強度に差があり、修理時にお預かりした際の歪み具合にも傾向が出ます。同じ症状の他事例もあわせて参考になるかもしれません。

画面修理時のフレーム歪み確認の重要性

5.5インチPlusモデルの画面修理で技術的にもっとも注意を要するのが、本体フレームの歪み確認です。長年使用されてきた6 Plus / 6s Plusは、ポケット内での圧迫や落下衝撃の蓄積で、目視ではわからないレベルの微細な変形が生じている個体が一定数存在します。

新しい液晶パネルを取り付ける際、フレームが歪んだままだと以下のような問題が起こることがありました。

• パネルが浮いて隙間ができ、ホコリや水分の侵入リスクが高まる
• パネルに均等な圧力がかからず、後日タッチ不良が再発する
• LCDシールド(金属プレート)とロジックボードが接触し、表示不良を起こす

当店では分解後に専用の定盤(平らな金属板)へフレームを当て、各辺の浮き具合を目視確認する手順を踏んでいます。歪みが確認された場合は、フレーム矯正工具で補正してから組み立て直す流れとなります。

修理工程と部品交換の判断基準

iPhone 6 Plusの画面修理は、おおまかに以下の工程で進めます。

(1) ペンタローブネジ2本を底面から外し、専用吸盤でパネル下端を持ち上げる
(2) フレキシブルケーブル4本(タッチ、液晶、フロントカメラ、ホームボタン)を順次取り外す
(3) 旧パネルから金属プレート、フロントカメラ、イヤースピーカーメッシュを移植
(4) Touch IDを継承するため、ホームボタンは必ず元のパーツを移植(交換すると指紋認証が機能しなくなる)
(5) 新パネルを仮接続し、表示・タッチ・3D Touch(6s Plus)を動作確認
(6) フレーム歪みを確認のうえ本接続、防水パッキンを再貼付して完了

お預かり時間は画面交換単体で約60分目安(在庫・混雑により前後)。当店では毎日10:00〜19:00で受付しており、水曜のみ定休となります。iPad画面割れ修理の流れと基本的な手順は近いため、参考までにご覧ください。

液晶の質と互換パーツの選び方

iPhone 6 Plusの修理用ディスプレイには、複数のグレードが市場流通しています。当店で採用しているのは、以下の基準を満たす互換パネルでした。

• 解像度1920×1080フルHD準拠、401ppiの表示密度を維持
• IPS方式で広視野角(上下左右170度)を確保
• Apple純正と同等のタッチ応答速度(60Hz)
• OCA圧着済みで、現場での再圧着工程を省略できる構造

低品質な互換パネルではOCA層の透明度が落ち、画面が薄くにごったように見えるケースもあります。当店では発色の冷たさ・暖かさ、輝度の最大値、視野角の劣化具合を仕入れ時に検品し、基準を満たしたロットのみ使用するルールでした。

修理後の動作保証と運用注意点

当店では交換した部品に対して3ヶ月の動作保証をお付けしています(落下・水濡れなど使用上のトラブルは対象外、詳細は保証規約ページ)。修理後は技術基準適合確認のうえお引渡しいたします。

iPhone 6 Plus / 6s Plusはバッテリーの経年劣化も同時進行しているケースが多く、画面交換と同時にバッテリー診断を希望されるお客様も少なくありません。料金は機種・症状によって異なりますので、お問い合わせフォームよりお気軽にご連絡ください。修理料金の目安もあわせてご確認いただけます。

大阪・松屋町の大阪・松屋町スマエキでは、来店修理に加えて配送修理(郵送依頼)も受付しております。遠方の方や日中の来店が難しい方にもご利用いただける体制です。詳細な事例は修理ブログ一覧からご覧ください。
