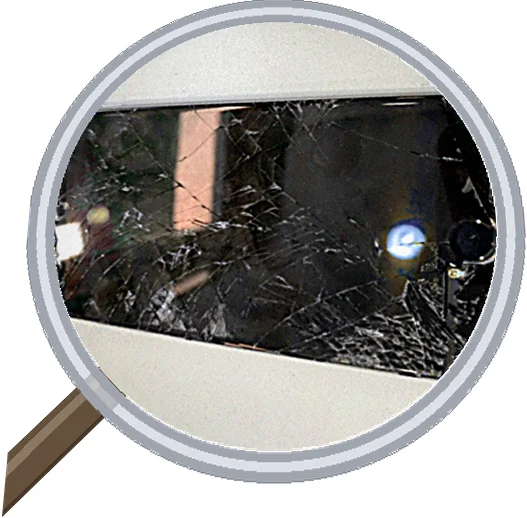

iPhone 6 Plus 画面割れ修理|5.5インチ大型筐体の構造解説 大阪・松屋町

iPhone 6 Plus は 2014 年に Apple が発売した、同社初の本格的なファブレット端末でした。5.5 インチという当時としては大型のディスプレイと、アルミニウム筐体の薄型化を両立させた設計は、その後の iPhone Plus シリーズの礎となります。一方で、発売直後に話題となった Bendgate(曲げ問題)や、画面割れ修理時に独特のノウハウが必要となる構造は、技術者の間でも長く議論の対象となってきました。

当店では 2019 年の創業以来、iPhone 6 Plus の画面修理を月に 2〜3 件程度受け付けてきました。発売から 10 年以上経過した現在も、サブ機やナビ用途で現役運用されている個体は少なくありません。本稿では、この機種の画面修理を理解するうえで欠かせない技術的背景を、構造・素材・応力の観点から整理します。

5.5 インチ Retina HD ディスプレイの仕様と Dual Domain pixel 技術

iPhone 6 Plus に搭載された 5.5 インチ Retina HD ディスプレイは、解像度 1920×1080(フル HD)、画素密度 401ppi。それまでの iPhone が 4 インチクラスの 326ppi だったことを踏まえると、画素数で約 2 倍、表示面積では約 3 倍に拡大した世代でした。

注目すべきは、Apple がこの世代で初採用した Dual Domain pixel 技術となります。通常の液晶パネルでは、画素を構成する液晶分子の配向方向が一方向に揃っているため、視野角を傾けると色味が変化する性質がありました。Dual Domain では、1 画素内の液晶分子配向を二方向に分割することで、斜めから見た際の色シフトと輝度低下を抑える設計となっています。

5.5 インチという大型化は、ユーザーが端末を斜めに持つ機会を増やします。視野角特性を底上げするこの技術は、大型化と表示品質を両立させるための要件だったと考えられます。

Bendgate 騒動と筐体剛性の構造的背景

iPhone 6 Plus の発売直後、海外フォーラムを中心に「ポケットに入れていたら本体が曲がった」という報告が相次ぎました。これがいわゆる Bendgate 騒動でした。Apple は当初「通常使用ではほぼ発生しない」と説明したものの、後に内部資料の流出により、開発段階で iPhone 5s 比 2 倍以上の曲げ脆弱性が確認されていたことが明らかになっています。

原因は複合的でした。第一に、5.5 インチ化に伴う筐体長の延伸により、テコの原理で同じ外力に対する応力集中が増大したこと。第二に、薄型化を優先したアルミニウム 6063 系合金の選定です。剛性より加工性を重視した素材で、後継の 6s Plus では 7000 系航空機用ジュラルミンに変更されています。第三に、SIM トレイと音量ボタンの開口部が筐体側面に近接配置され、応力集中点が形成されていた構造的弱点です。

修理の現場で重要なのは、この曲げ問題が「過去の話」ではないという点でした。経年使用された個体では、目視では気付きにくい数百ミクロン単位の歪みが筐体に残存しているケースが多く、画面交換時にこれを見落とすと新品ディスプレイの密着不良や再破損の原因となります。

画面修理時の応力管理という独自課題

iPhone 6 Plus の画面修理が他機種と異なるのは、分解・組立の各段階で筐体の歪みを「測定し補正する」工程が組み込まれる点でした。当店では平面定盤に筐体を載せ、4 隅の浮きをすきまゲージで実測してから作業に入る流れとしています。

歪みが 0.3mm を超える個体では、新品ディスプレイをそのまま装着すると、上下端の浮きから埃や湿気が侵入しやすくなります。経験上、こうしたケースでは中古良品筐体への移植や、フレーム矯正を行ったうえでの装着が望ましい対応となります。同じ症状でも個体ごとに異なる判断が必要なところが、この機種の難しさでもありました。詳しくは 同じ症状の他事例もご覧ください。

分解工程ではディスプレイ側のホームボタン Touch ID ケーブルが極めて細く、無理な開角でちぎれる事例が報告されています。当店では開角を 75 度以下に制限し、専用ピックで段階的にコネクタを露出させる手順を採用しているのが現状でした。

振動アンテナと電磁設計の盲点

iPhone 6 Plus 系列で見落とされがちなのが、筐体上下に走る振動アンテナラインの存在となります。本体背面のプラスチック樹脂帯は単なる装飾ではなく、内部のセルラー・Wi-Fi アンテナを外部に放射させるための電磁的開口部でした。

画面修理時に内部フレームをわずかに変形させると、このアンテナラインの整合インピーダンスが崩れ、修理後に通信感度が低下する事例が確認されています。先日、当店に持ち込まれた個体でも、他所で画面交換した直後から LTE 受信が不安定になったというご相談がありました。フレーム再矯正と振動アンテナケーブル端子の清掃で改善した事例です。

iPad など他機種の画面修理でも同様の電磁設計への配慮が必要となります。iPad画面割れ修理の流れ でも詳細を解説しています。

Touch ID と一体型ディスプレイアセンブリ

iPhone 5s から実装された Touch ID 指紋センサーは、6 Plus でもホームボタン部に統合されました。重要なのは、Touch ID とロジックボード上のセキュアエンクレーブ(A8 SoC 内蔵)が出荷時にペアリングされており、ホームボタンを別個体のものに交換すると指紋認証が永久に無効化される点でした。

このため画面交換時には、元のホームボタンを必ず新しいディスプレイアセンブリへ移植する必要があります。当店ではこの移植工程を「Touch ID 引っ越し作業」と呼んでおり、所要時間は通常 15〜20 分程度の目安となります。Apple 純正の整備プログラムでも同じ思想で運用されており、サードパーティ製ホームボタンを使用すると後の iOS アップデート後に不具合が発生するケースもあるようです。

バックライト導光板の構造と LCD 寿命

iPhone 6 Plus の LCD は、有機 EL とは異なりバックライト光源を必要とします。導光板はディスプレイアセンブリ最下層にあり、上層から LCD パネル、デジタイザ、カバーガラスが積層される 5 層構造でした。

画面割れの程度によって、修理アプローチは変わります。カバーガラスのみのヒビであればデジタイザは生きているケースも多く、当店では症状切り分け診断を分解前に行います。一方、衝撃で導光板まで損傷した場合、画面の一部が黒く沈んだり、特定エリアのバックライト輝度が落ちる症状が出ます。こうした個体ではアセンブリ全交換となるのが基本対応です。

料金の目安や対応可否については 修理料金の目安 ページでご案内しています。機種・症状によって変動するため、お問い合わせフォームで具体的な状態をお知らせいただくのが確実でした。

修理後の品質確認と長期使用への配慮

iPhone 6 Plus は発売から年数が経過しており、純正部品の入手性は年々厳しくなっています。当店では工場直結ルートから入荷した検品済み互換部品を中心に取り扱い、入荷ロットごとに発色・タッチ応答・コネクタ寸法を実測しているのが現状です。

修理後は技術基準適合確認のうえお引渡しいたします。タッチ全域の反応テスト、3D Touch 圧力検出(6 Plus 非搭載・6s Plus は搭載)、Touch ID 認証、近接センサー、環境光センサー、フロントカメラ、スピーカー、振動モーターまで一通りの動作確認を行う流れとなります。交換した部品に対して 3 ヶ月の動作保証(落下・水濡れなど使用上のトラブルは対象外、詳細は保証規約ページ)を付帯しています。

長期使用される方には、画面の予防的なフィルム貼付と、ケース選定のアドバイスもあわせてお伝えしています。大阪・松屋町スマエキ は地下鉄松屋町駅から徒歩圏内の立地で、来店修理のほか配送修理(郵送依頼)も承っています。
